Lösung zur Herstellung wasserdichter Schutz für eingebaute Duschschalen. Es besteht aus einer WATER-STOP-Folie, die an einer speziellen Hülse befestigt und abgedichtet ist, um sie an den Abfluss und alle Komponenten zur Evakuierung anzuschließen.

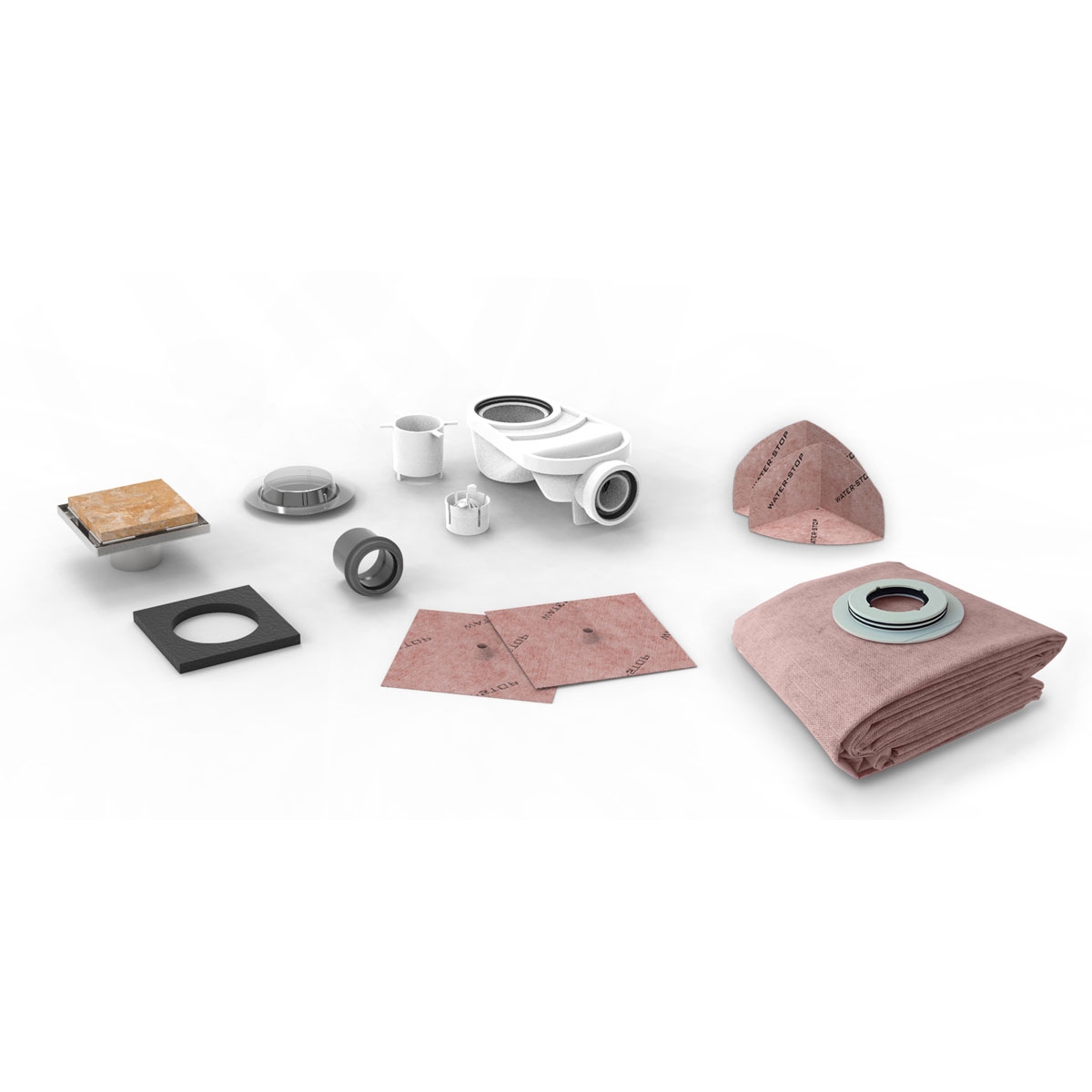

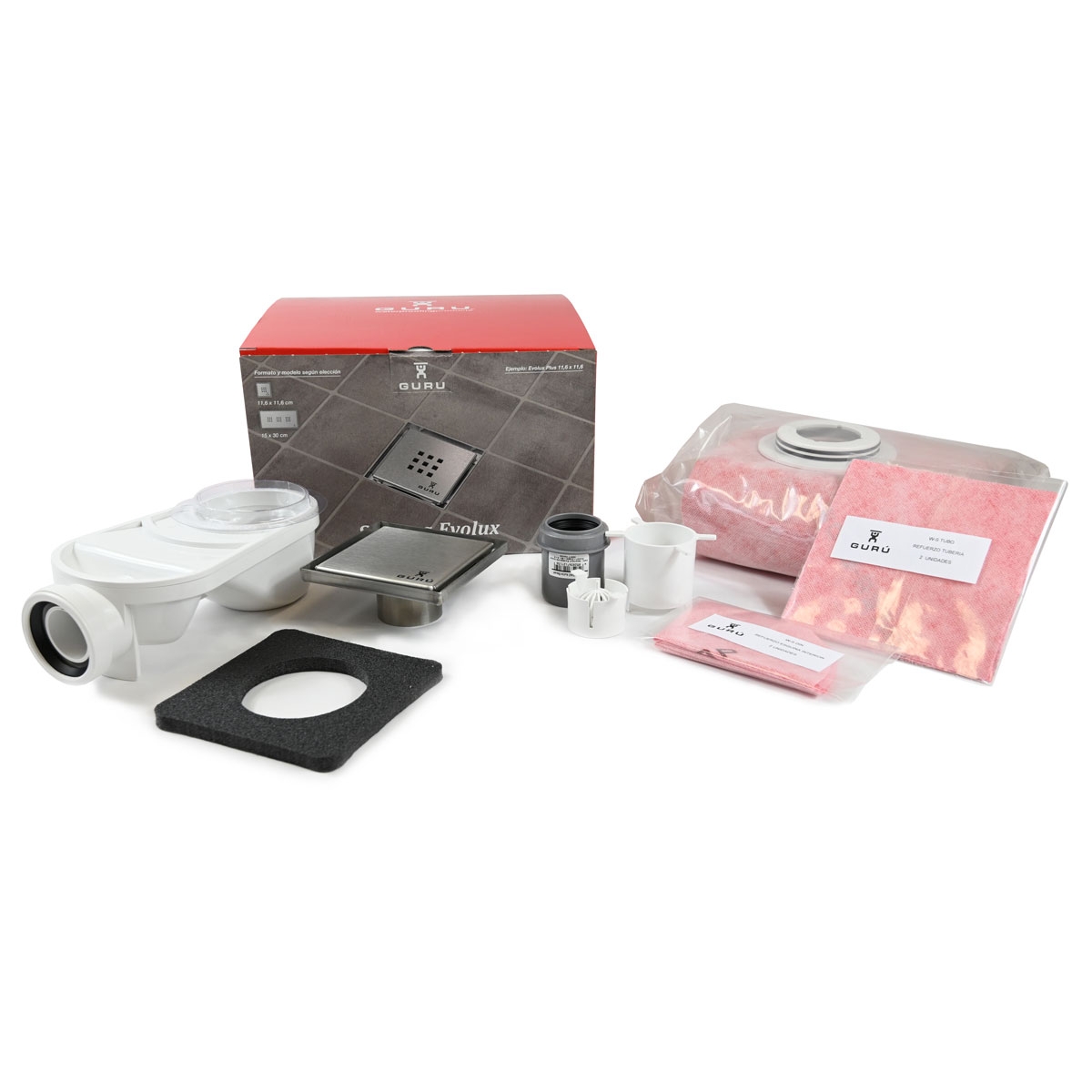

Sie besteht aus:

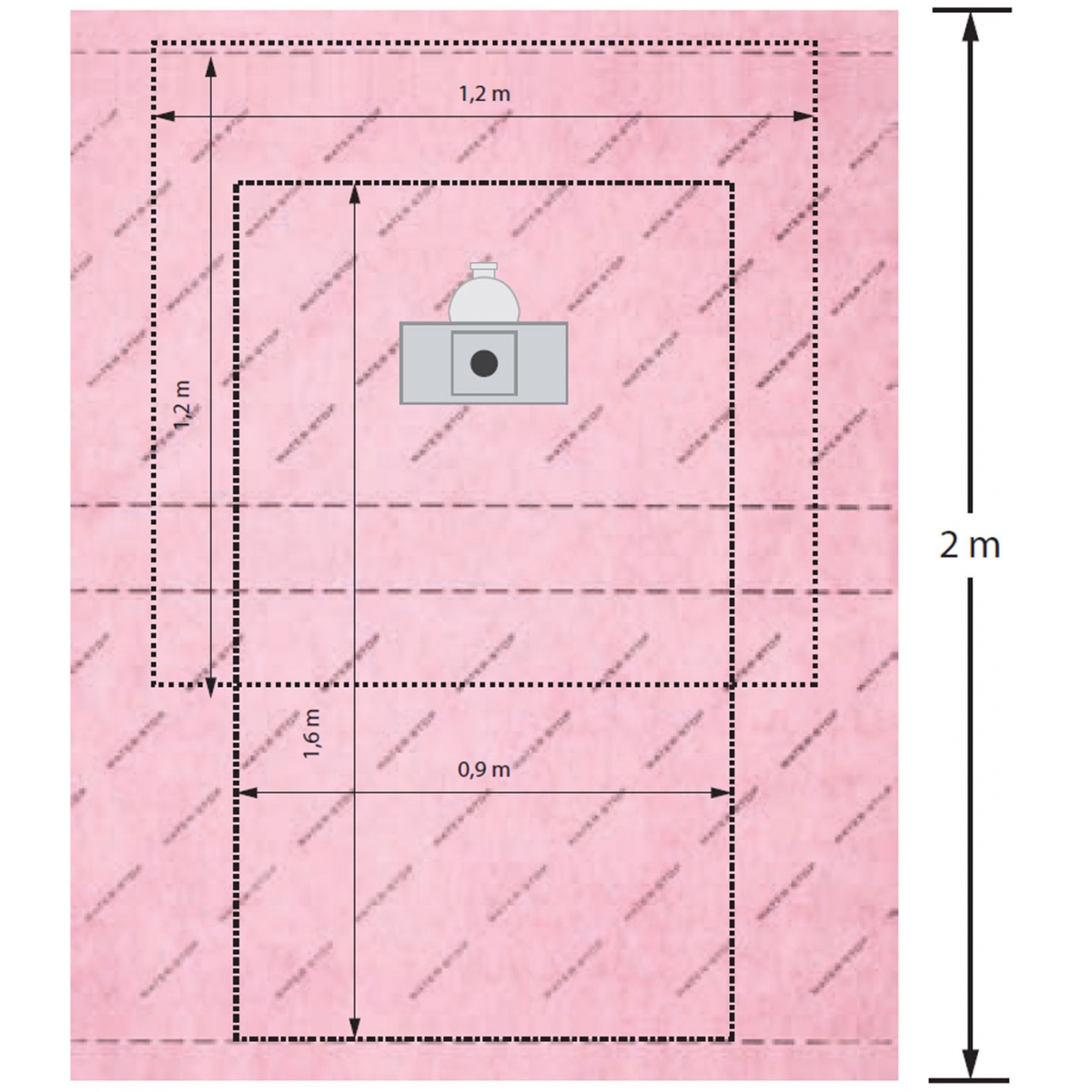

• Wasserstopfplatte von 1,5x2 m (3 m²) mit Verbindungsadapter in einer zentrierten Position an der Breite und 66 cm vom Rand entfernt.
• Low-Profile-Siphon-Sumpf entspricht den Teilen 1 und 2 1253
• 360° drehbare horizontale Steckdose mit DN/DI 50-Anschluss – (50 H)
• 50 mm hoher Siphon mit Möglichkeit zur Stornenz.
• Reducer DN 50/40 - (50 m / 40 h)
• Druckverbindungen durch O-Ringe und Schiebefugen, ohne Verkleben.
• Absaugkörper und Adapter: ABS; Reduzierter: PP; Dichtungen: EPDM
• 2 Rohrverstärkungseinheiten
• 2 x Innen-Eckverstärkungseinheiten
• Evakuierungsstrom nach Modell: mindestens 0,4 l/s und bis zu 0,6 l/s

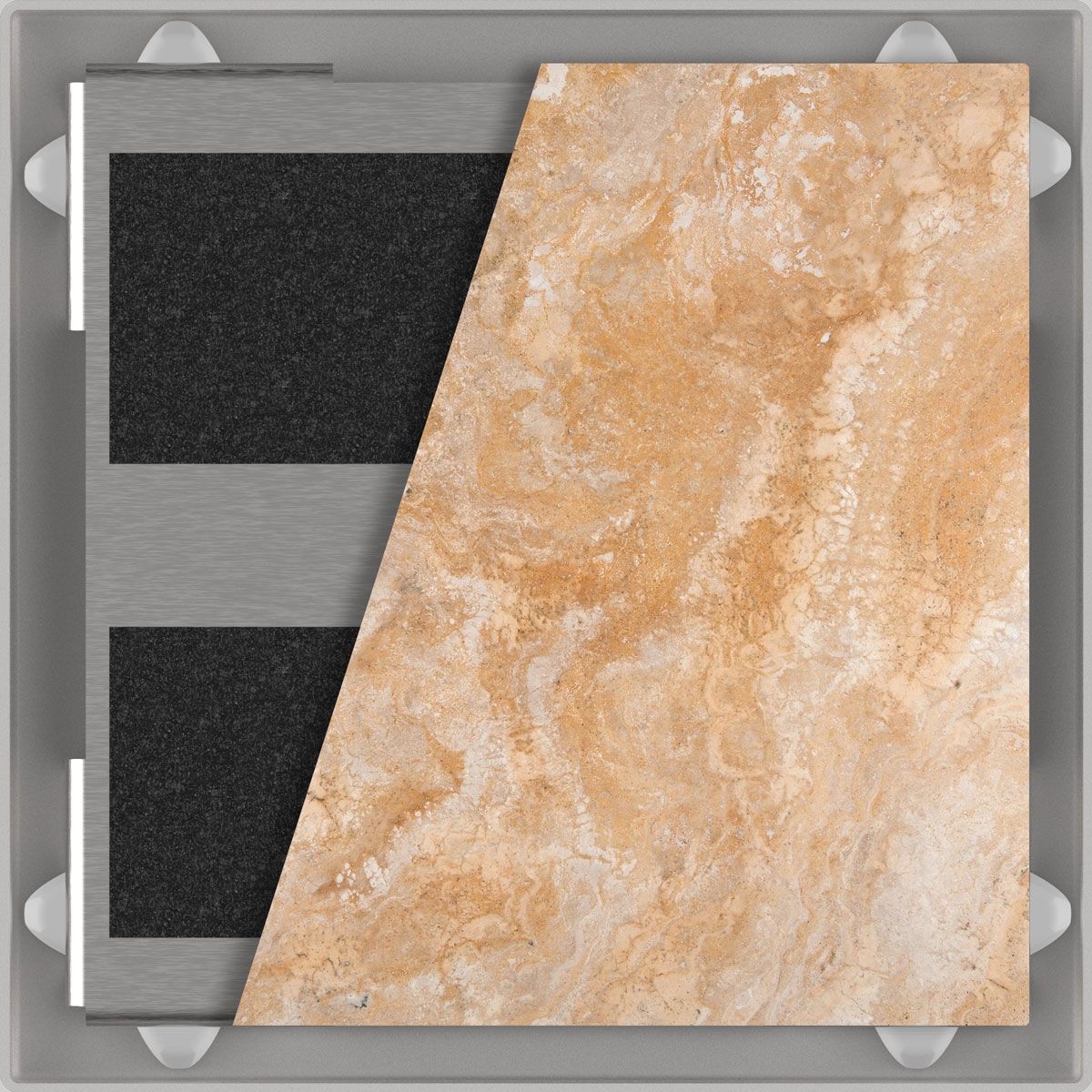

• 1 Gitter zur Anpassung und Integration des Bodens

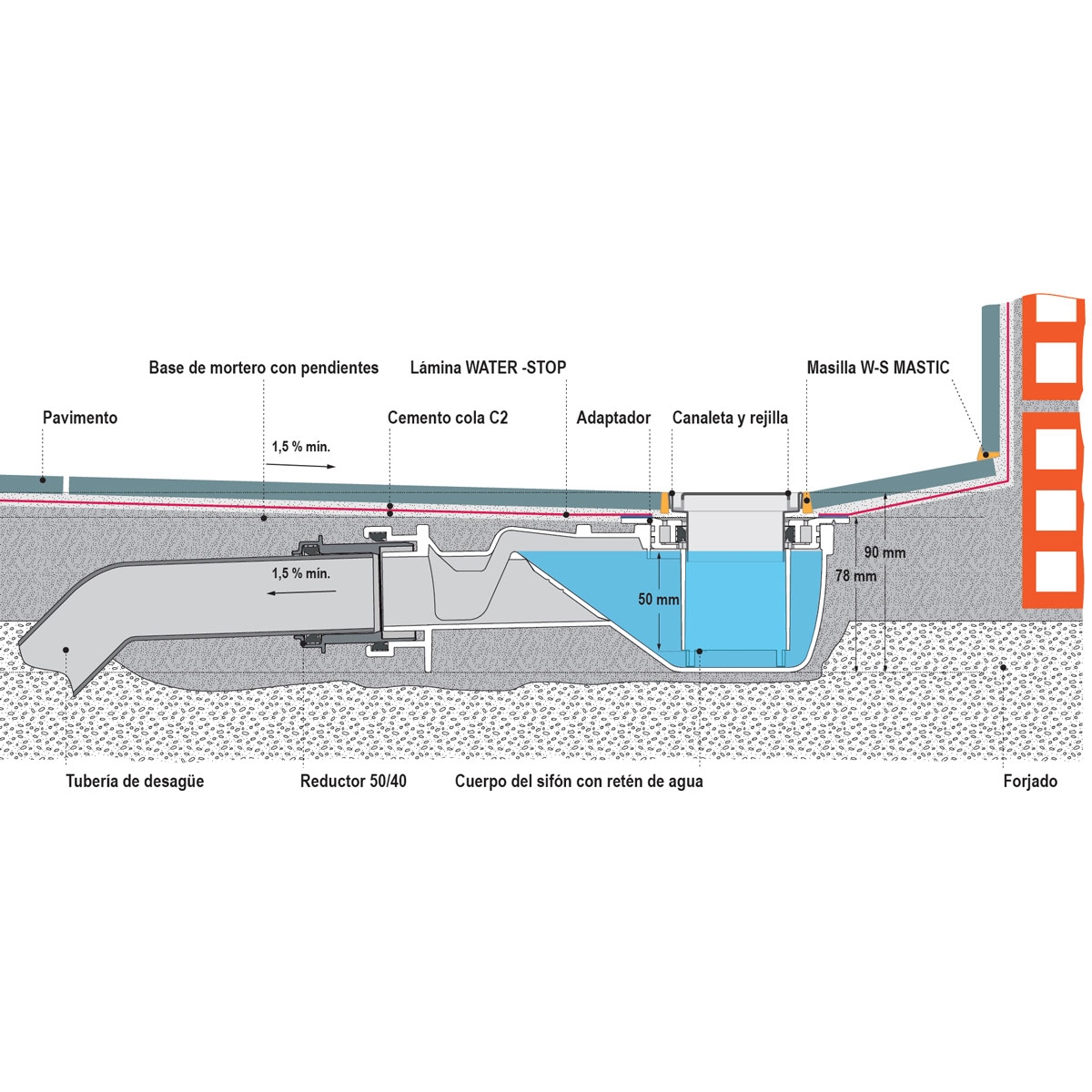

ABDICHTUNG: Wasserstopp-Platte von 1,5x2 Metern, wobei die Evakuierung in der Breite zentriert ist, an der Verbindungshülse zum Abfluss befestigt und abgedichtet. Knipsverbindungen mit elastischer Dichtung und O-Ringen.

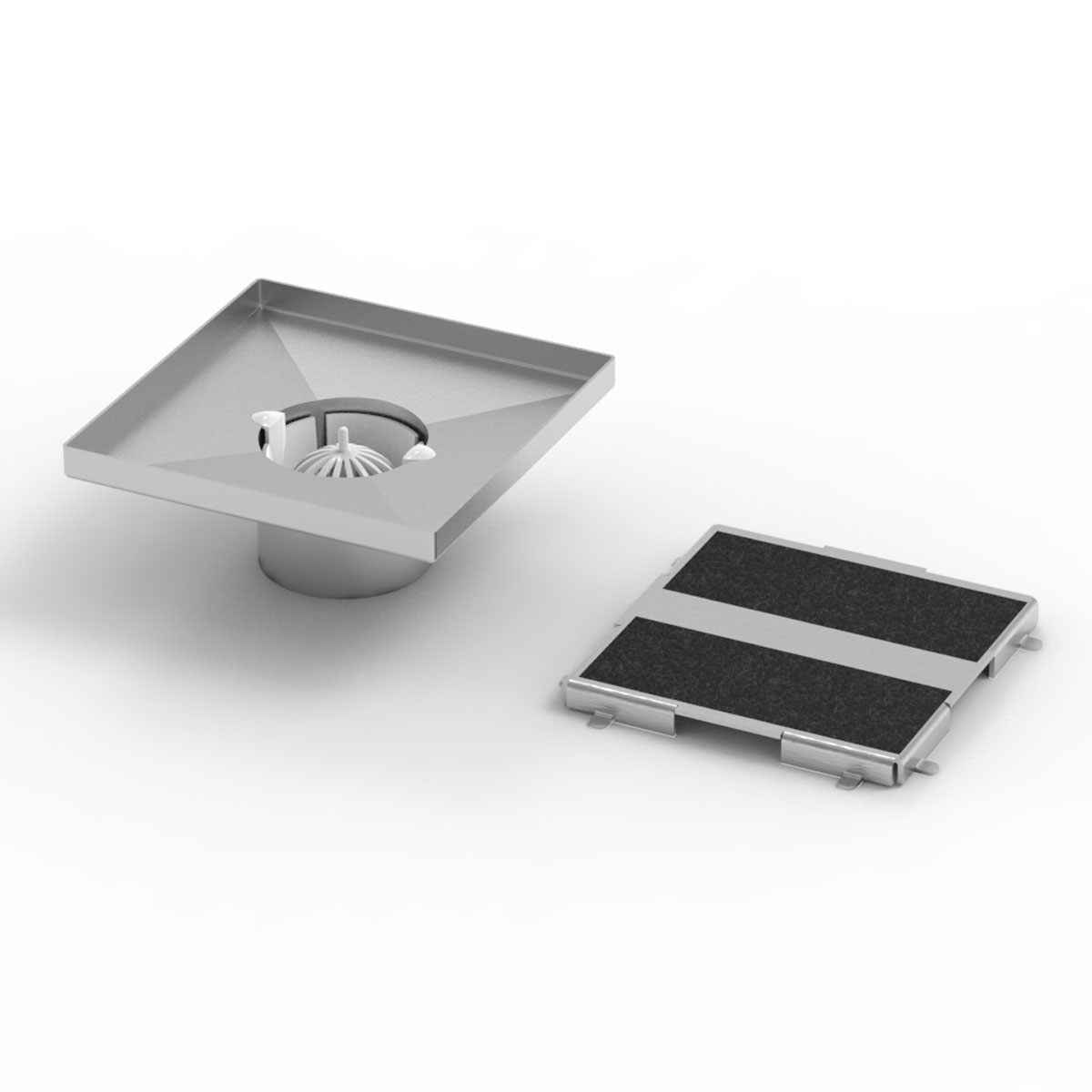

EVAKUIERUNG: PP-Schüssel mit horizontalem Auslass DN/DE 50. Schnappverbindung mit der Schiebehüllung der elastischen Gelenke DN/DI 50. Kanal und Gitter im AISI 304 Edelstahl, innere Steigungen und Seitenrillen, die eine lineare Evakuierung auf 1 oder 2 Steigungen ermöglichen. Evakuierungsdurchfluss 0,4 l/s (24 Liter pro Minute).

EVOLUX erlaubt eine Mindestverlegungshöhe von 95 mm mit 6 mm oder 9 mm dickem Boden.

Installationsverfahren des Evolux-Systems

1. - Bereite den Duschbereich vor.

Stellen Sie die notwendige Höhe oder Tiefe vor, damit eine Steigung von mindestens 1 % von den Rändern des Duschbereichs bis zum Wasserabholpunkt erreicht werden kann. An der Entwässerungsstelle ist eine Mindestgrunddicke von 78 mm erforderlich.

2.- Installieren Sie den siphonischen Körper des Abflusses:

Richten Sie den Siphon-Auslass in die richtige Richtung, um die Verbindung zum Abflussrohr zu erleichtern.

Überprüfen Sie, dass das Abflussrohr die entsprechende Neigung zur Evakuierung oder Fallrohrleitung hat.

Verbinden Sie den Siphon-Auslass mit dem Abflussrohr über die elastische Verbindungs-Schieberhülse: Schmieren Sie die elastischen Verbindungen mit Seifenwasser, stecken Sie das Abflussrohr in die Hülse und schieben Sie es4, bis das Ende des Rohrs herausragt, schauen Sie mit dem Siphon-Ausgang und schieben Sie die Hülse zurück, bis sie auf den Siphonkörper trifft.

Decken Sie den Mund des Siphonkörpers mit der mitgelieferten Installationskappe ab.

3.- Errichte die Mörserstütze:

Gießen Sie den Mörtel, bis er bündig mit dem oberen Teil des Siphonkörpers liegt, und bilden Sie je nach Modell und Position der Wassersammelschale die erforderliche Steigung oder Steigungen.

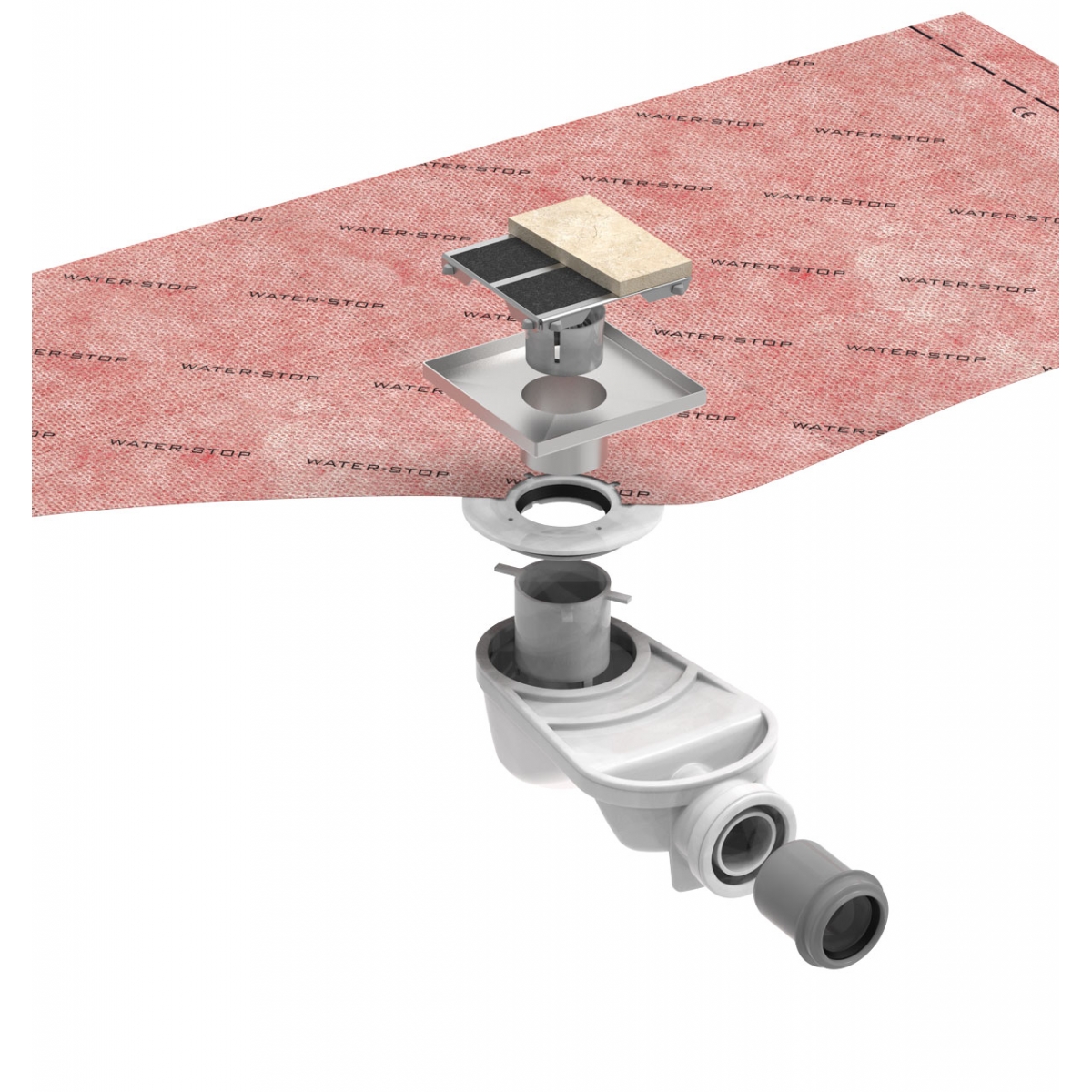

4.- Installieren Sie die wasserdichte Folie:

Sobald der Mörtelboden ausgehärtet ist, entferne die Montageabdeckung aus dem Mund des Siphonkörpers und befestige das noch gefaltete Blech durch das Einsetzen des gefalteten Adapters.

Falte die Folie aus und passe die Ausrichtung an, indem du den Adapter drehst (ohne die Folie zu ziehen). In der Endposition drückt man den Adapter vertikal, bis er an der Basis endet.

Kleben Sie die Platte mit C2-Klebekleber auf die saubere und trockene Mörteloberfläche.

Verlängern Sie das überschüssige Blatt vertikal an den Wänden um mindestens 10 cm.

5.- Stelle die Wassersammelschale ab:

Schmieren Sie die elastische Dichtung des Adapters mit Seifenwasser und führen Sie das Auslassrohr des Behälters ein.

Tragen Sie etwas Klebemörtel auf den Sitz des Tabletts auf und richten Sie sich aus, richten, unterschien, nivellieren und die Höhe entsprechend der Dicke des Pflasters anpassen, sodass die obere Kante bündig ist.

6.- Das Futter auslegen:

Klebe direkt horizontal und vertikal mit C2-Typ Zementkleber auf die Platte.

Den Rahmen mit elastischem Knetmasse bis zum Boden verfugen und das Gitter platzieren.

Beobachtungen und Empfehlungen

UM DEN ABFLUSS ZU BEWEGEN: WENN DIE POSITION DES ENTWÄSSERUNGSPUNKTS ES NOTWENDIG MACHT, DEN ABFLUSS MIT ÜBERSCHÜSSIGER PLATTE AUF EINER SEITE UND AUF DER GEGENÜBERLIEGENDEN SEITE ZU VERLEGEN, KANN DER ÜBERSCHÜSSIGE ABFLUSS UNTER EINBEZIEHUNG DES 10 CM HEBENS GESCHNITTEN UND DORT EINGESETZT WERDEN, INDEM DIE PLATTEN DURCH EINE ÜBERLAPPUNG VON 5 bis 10 cm BREITE UND ZUGUNSTEN DER NEIGUNG VERBUNDEN WERDEN.

UM DIE FUGEN DURCH ÜBERLAPPUNG ZU VERKLEBEN: AUF KLEINEN INNENFLÄCHEN WIE BAUDUSCHEN KANN DERSELBE TYP C2-Klebekleber aus der Installation verwendet werden. Wenn Sie die Festigkeit verstärken möchten, können Sie W-S Butylklebeband oder Dichtungsklebemasse verwenden, Typ W-S MASTIC.

ZUM ABSCHLUSS DES WASSERDICHTEN SCHUTZES: UM FEUCHTIGKEITSPROBLEME IN DEN ANGRENZENDEN BEREICHEN ZUR DUSCHE ZU VERMEIDEN, IST ES RATSAM, DIE WÄNDE UND INSBESONDERE DIE WASSEREINLÄSSE MIT DER WASSERSTOPFOLIE  IN ROLLEN UND DEREN ZUBEHÖR ZU SCHÜTZEN.

UM WASSERSTOPP AUF DEN STÜTZEN ZU KLEBEN: BEI BETON-, ZIEGEL- ODER MÖRTELVERPUTZUNG VERWENDEN SIE KLEBEZEMENT VOM TYP C2. Für andere Substrate wie Gips, antike Keramik und andere sollte überprüft werden, ob der gewählte Klebstoff für das Substrat geeignet ist. Befolgen Sie die Anweisungen des Herstellers für Ihre Anwendung.

UM DIE BESCHICHTUNGEN MIT WASSERSTOPP ZU KLEBEN: AUF KERAMIKBÖDEN ODER ÄHNLICHEM VERWENDEN SIE C2-KLEBEKLEBER. Für andere Beschichtungen wie Holz, Textilien und andere verwenden Sie einen Klebstoff, der für die Beschichtung und für Feuchtigkeit geeignet ist. Befolgen Sie die Anweisungen des Herstellers für Ihre Anwendung.
