Solução para fazer proteção impermeável para bases de duche incorporadas. É composto por uma folha WATER-STOP fixada e selada a uma manga especial para ligação ao ralo e todos os componentes para evacuação.

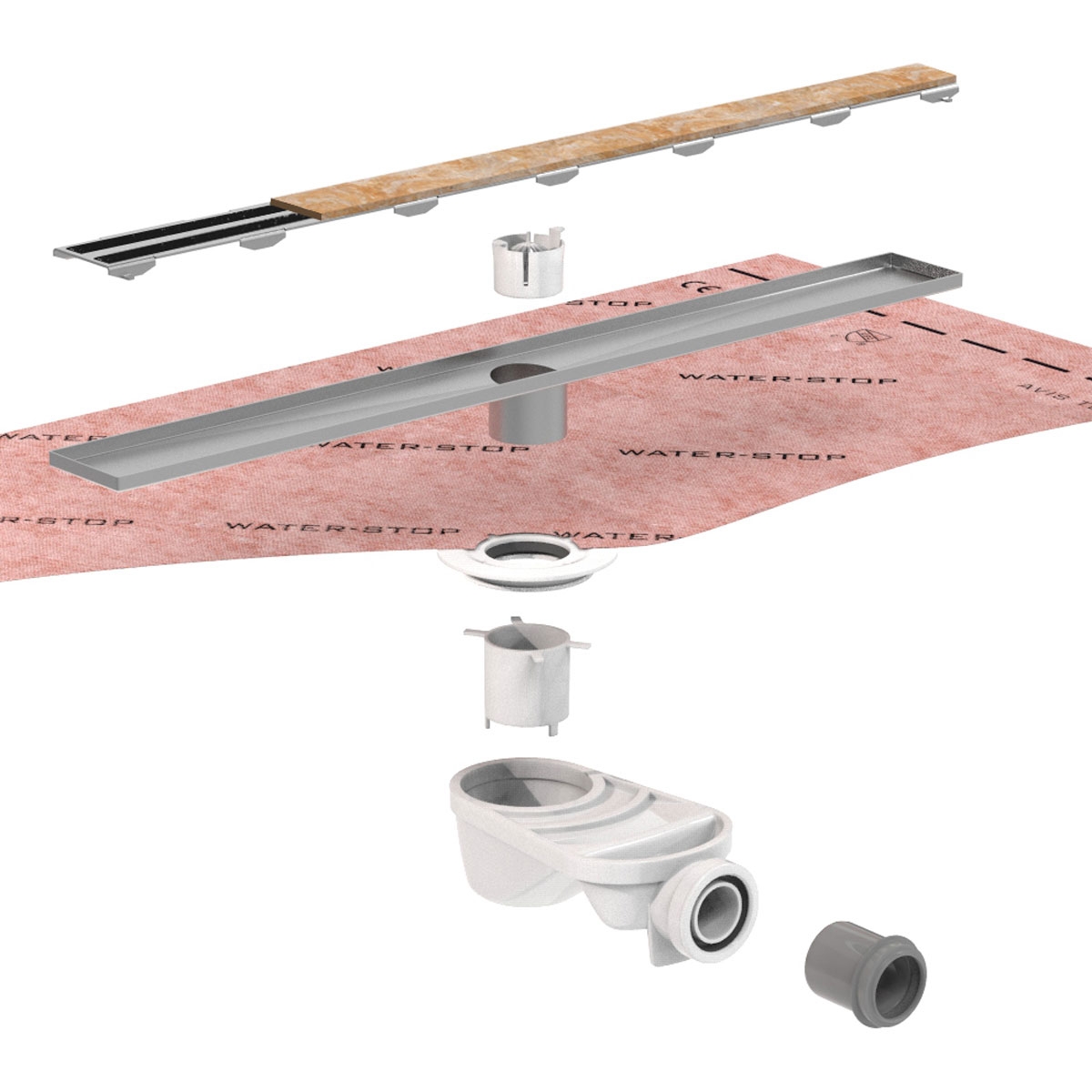

Consiste em:

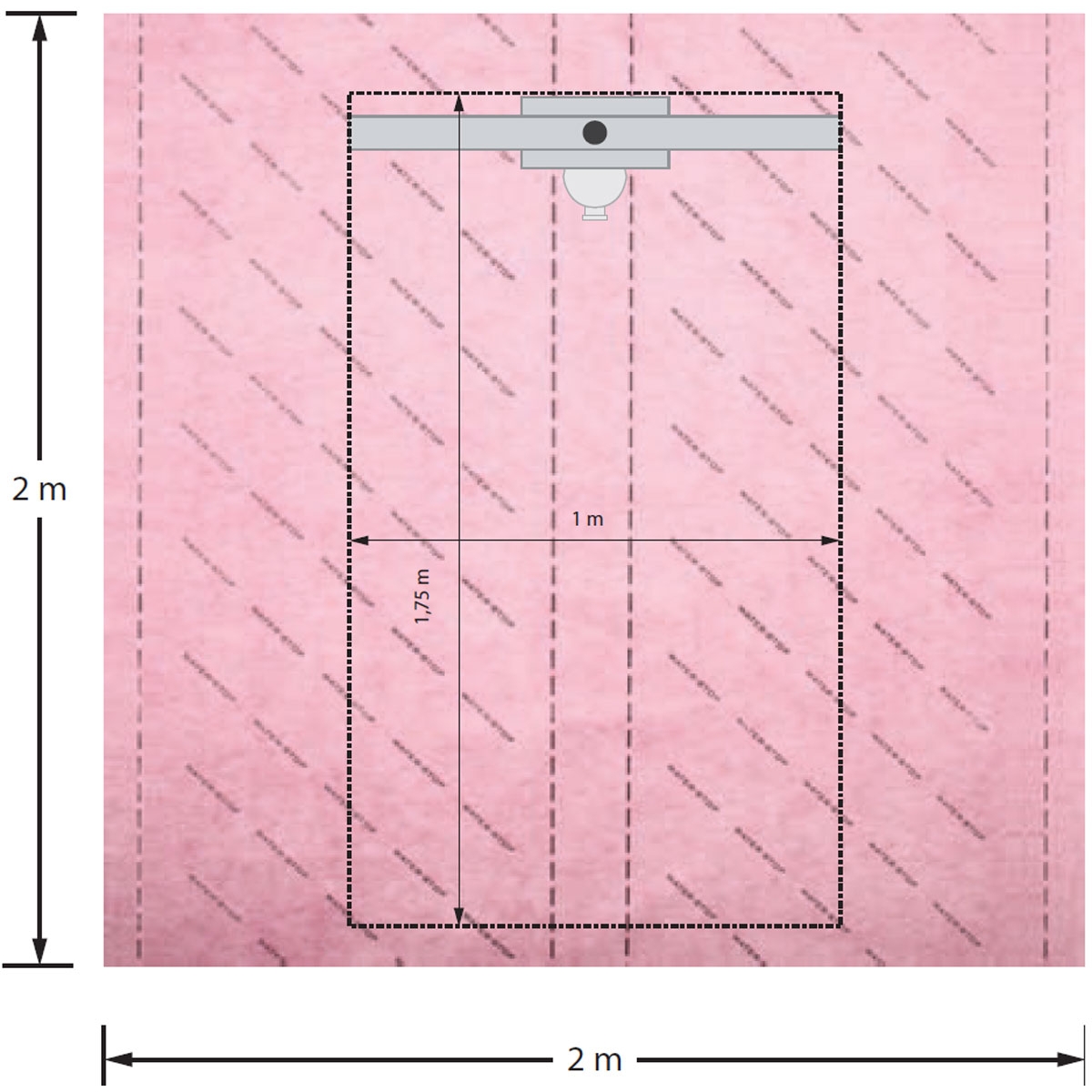

• Folha de paragem de água de 2x2m (4m2) com adaptador de ligação numa posição centralizada na largura e a 25 cm da borda.
• Cárter de sifão de baixo perfil compatível com 1253 partes 1 e 2
• Tomada horizontal giratória de 360° com conexão DN/DI 50 - (50 H)
• Sifão de 50 mm de altura com possibilidade de cancelamento.
• Redutor DN 50/40 - (50 m / 40 h)
• Conexões de pressão por O-rings e juntas deslizantes, sem colagem.
• Corpo e adaptador do sifão: ABS; Redutor: PP; Juntas: EPDM
• 2 unidades de reforço de tubos
• 2 x Unidades de Reforço de Canto Interior
• Fluxo de evacuação de acordo com o modelo: mínimo de 0,4 l/s e até 0,6 l/s

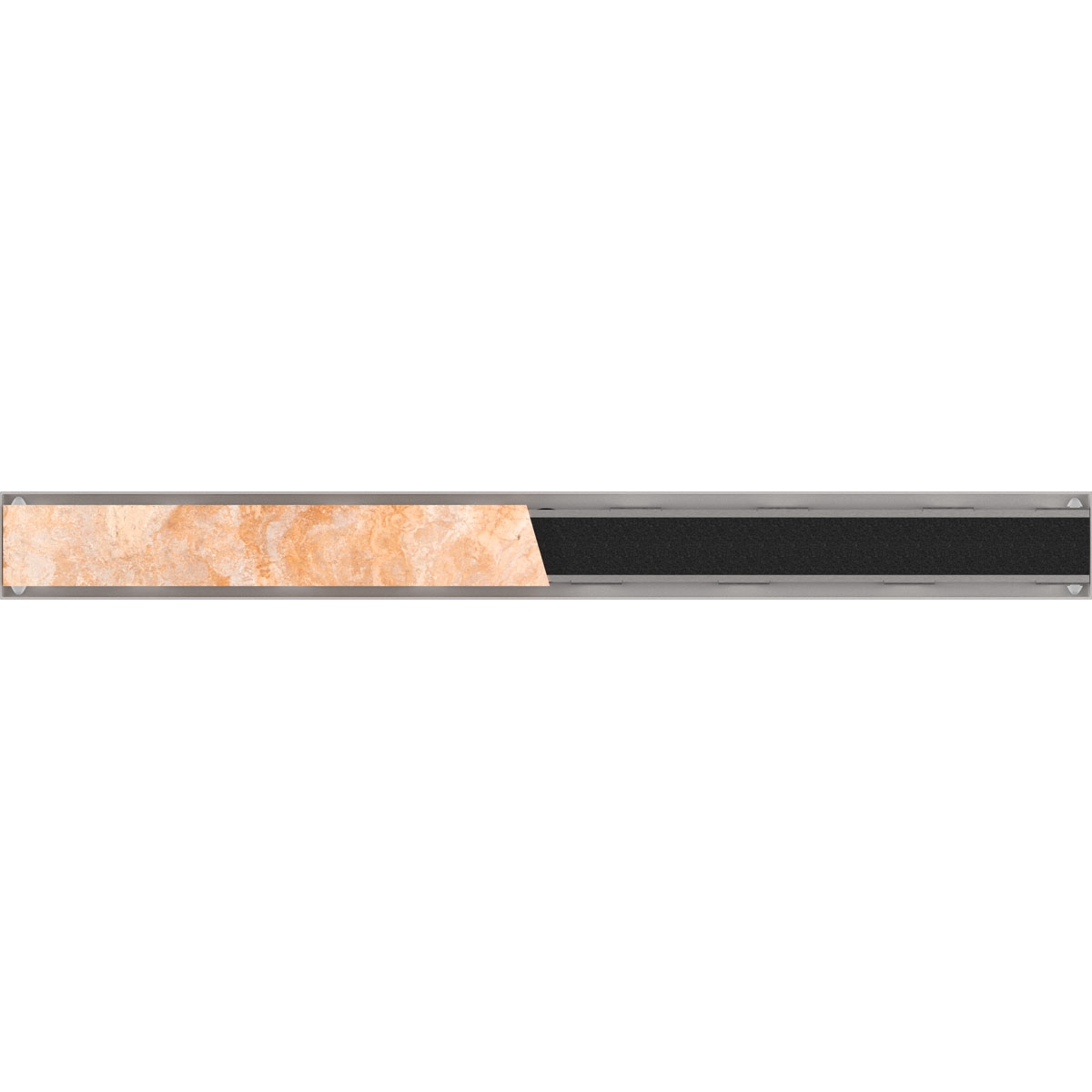

• 1 grelha de aço para o suporte do pavimento cerâmico.

IMPERMEABILIZAÇÃO: Folha Water-Stop de 1,5x2 metros com a evacuação na posição centrada à largura, fixada e selada à manga de ligação ao ralo. Encaixe conexões com junta elástica e O-rings.

EVACUAÇÃO: Bacia PP com saída horizontal DN/DE 50. Conexão de encaixe com manga deslizante de juntas elásticas DN/DI 50. Canal e grade em aço inoxidável AISI 304, inclinações internas e sulcos laterais que proporcionam evacuação linear para 1 ou 2 inclinações. Fluxo de evacuação 0.4l/s (24 litros por minuto).

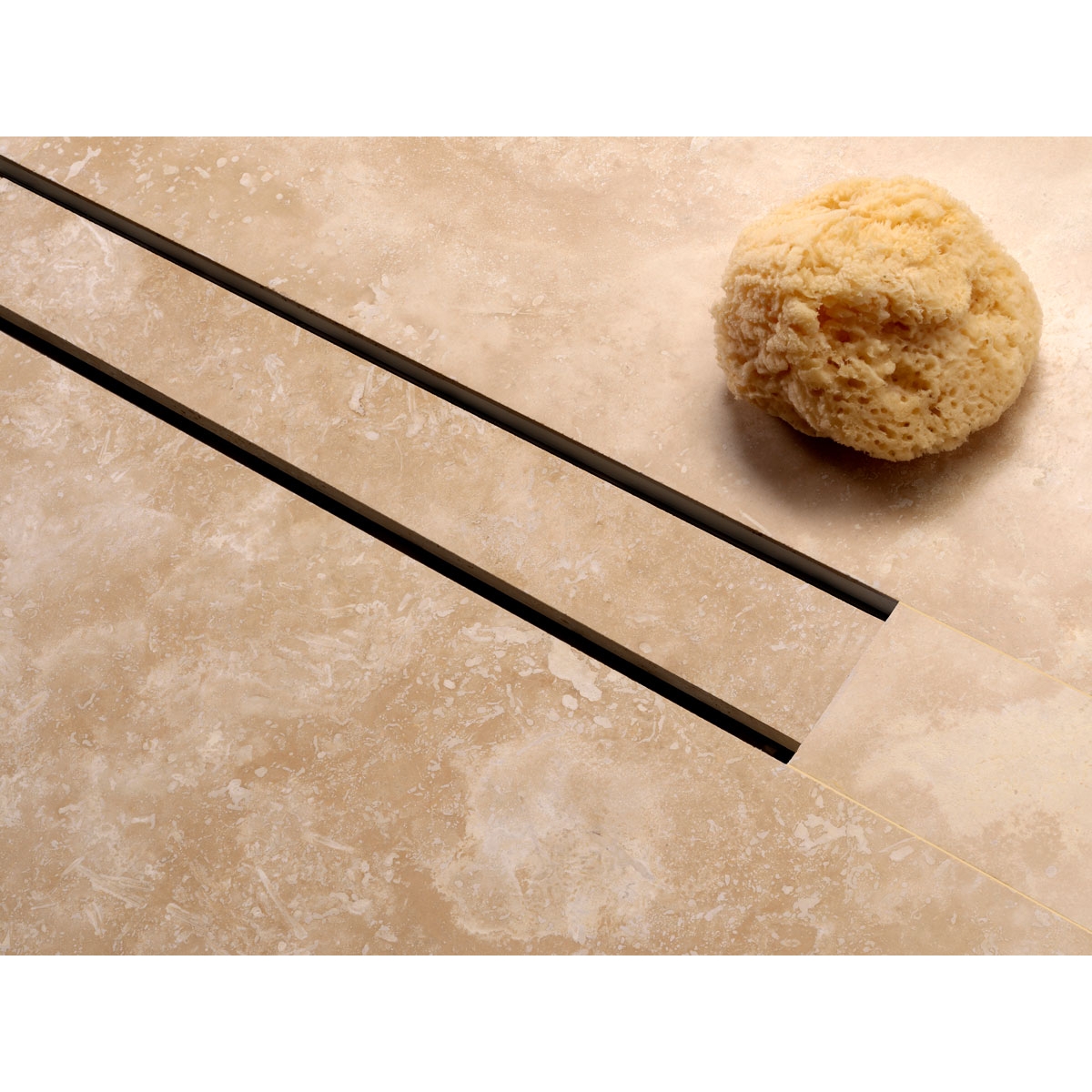

O EVOLUX permite uma altura mínima de instalação de 95 mm com pavimento de 6 mm ou 9 mm de espessura.

Procedimento de instalação do sistema Evolux

1.- Prepare a área do chuveiro

Forneça a altura ou profundidade necessária para poder ter uma inclinação de pelo menos 1% desde as bordas da área do chuveiro até o ponto de coleta de água. No ponto de drenagem, é necessária uma espessura mínima da base de 78 mm.

2.- Instale o corpo sifónico do dreno:

Oriente a saída do sifão na direção certa para facilitar a ligação ao tubo de drenagem.

Verifique se o tubo de drenagem tem a inclinação adequada para a evacuação ou tromba descendente.

Conecte a saída do sifão ao tubo de drenagem usando a manga deslizante da junta elástica: lubrifique as juntas elásticas com água e sabão, insira o tubo de drenagem na manga e deslize-o4 até que o final do tubo esteja saliente, enfrente-o com a saída do sifão e deslize a manga para trás até encontrar o corpo do sifão.

Cubra a boca do corpo do sifão com a tampa de instalação fornecida.

3.- Faça a base de suporte de argamassa:

Despeje a argamassa até que ela seja nivelada com a parte superior do corpo do sifão e forme a inclinação ou inclinações necessárias, dependendo do modelo e da posição da bandeja de coleta de água.

4.- Instale a película impermeável:

Uma vez endurecida a base da argamassa, retire a tampa de instalação da boca do corpo do sifão e prenda a folha ainda dobrada, inserindo o adaptador que está dobrado.

Desdobre a folha e ajuste o alinhamento rodando o adaptador (nunca puxando a folha). Na posição final, pressione o adaptador verticalmente até parar na base.

Cole a folha com cimento adesivo C2 na superfície de argamassa limpa e seca.

Estenda o excesso de folha verticalmente nas paredes por um mínimo de 10 cm.

5.- Coloque a bandeja de coleta de água:

Lubrifique a junta elástica do adaptador com água e sabão e insira o tubo de saída da bandeja.

Aplique um pouco de argamassa adesiva para o assento da bandeja e prossiga orientando, alinhando, calhando, nivelando e ajustando a altura de acordo com a espessura do pavimento para que a borda superior fique nivelada com ela.

6.- Coloque o forro:

Cole diretamente na chapa horizontal e verticalmente com cola de cimento tipo C2.

Rebocar a armação para o chão com massa elástica e colocar a grade.

Observações e recomendações

PARA MOVER O DRENO: SE A POSIÇÃO DO PONTO DE DRENAGEM TORNAR NECESSÁRIO MOVER O DRENO COM EXCESSO DE FOLHA DE UM LADO E FALTANDO NO OPOSTO, O EXCESSO PODE SER CORTADO RESPEITANDO O ELEVADOR DE 10 cm e colá-lo quando necessário, unindo as folhas por meio de uma sobreposição de 5 a 10 cm de largura e a favor da inclinação.

PARA COLAR AS JUNTAS POR SOBREPOSIÇÃO: EM PEQUENAS SUPERFÍCIES INTERIORES, COMO CHUVEIROS DE CONSTRUÇÃO, PODE SER USADO O MESMO CIMENTO ADESIVO TIPO C2 da instalação. Se quiser reforçar a estanqueidade, pode usar fita adesiva W-S BUTYL ou massa adesiva de vedação tipo W-S MASTIC.

PARA COMPLETAR A PROTEÇÃO IMPERMEÁVEL: PARA EVITAR PROBLEMAS COM UMIDADE EM ÁREAS ADJACENTES AO CHUVEIRO, TAMBÉM É ACONSELHÁVEL PROTEGER AS PAREDES, E ESPECIALMENTE NAS ENTRADAS DE ÁGUA, COM A PELÍCULA WATER-STOP EM ROLOS  E SEUS ACESSÓRIOS.

PARA COLAR WATER-STOP AO SUPORTE: NA RENDERIZAÇÃO DE CONCRETO, TIJOLO OU ARGAMASSA, USE CIMENTO ADESIVO TIPO C2. Para outros substratos como gesso, cerâmicas antigas e outros, verifique se o adesivo escolhido é adequado para o substrato. Siga as instruções do fabricante para a sua aplicação.

PARA COLAR OS REVESTIMENTOS À ÁGUA: EM PAVIMENTOS CERÂMICOS OU SIMILARES, UTILIZE CIMENTO ADESIVO TIPO C2. Para outros revestimentos como madeira, têxteis e outros, utilize um adesivo adequado para o revestimento e adequado à humidade. Siga as instruções do fabricante para a sua aplicação.
