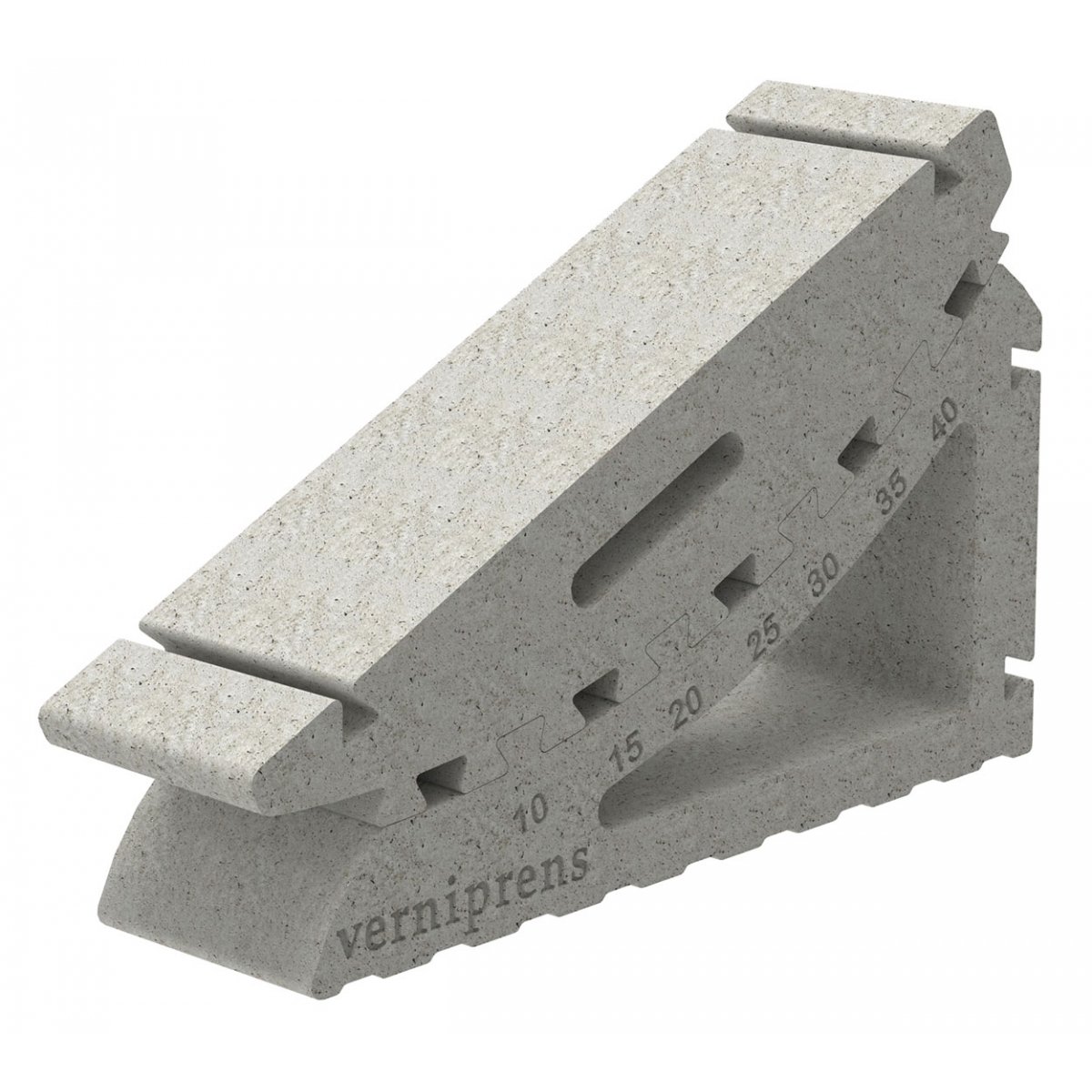

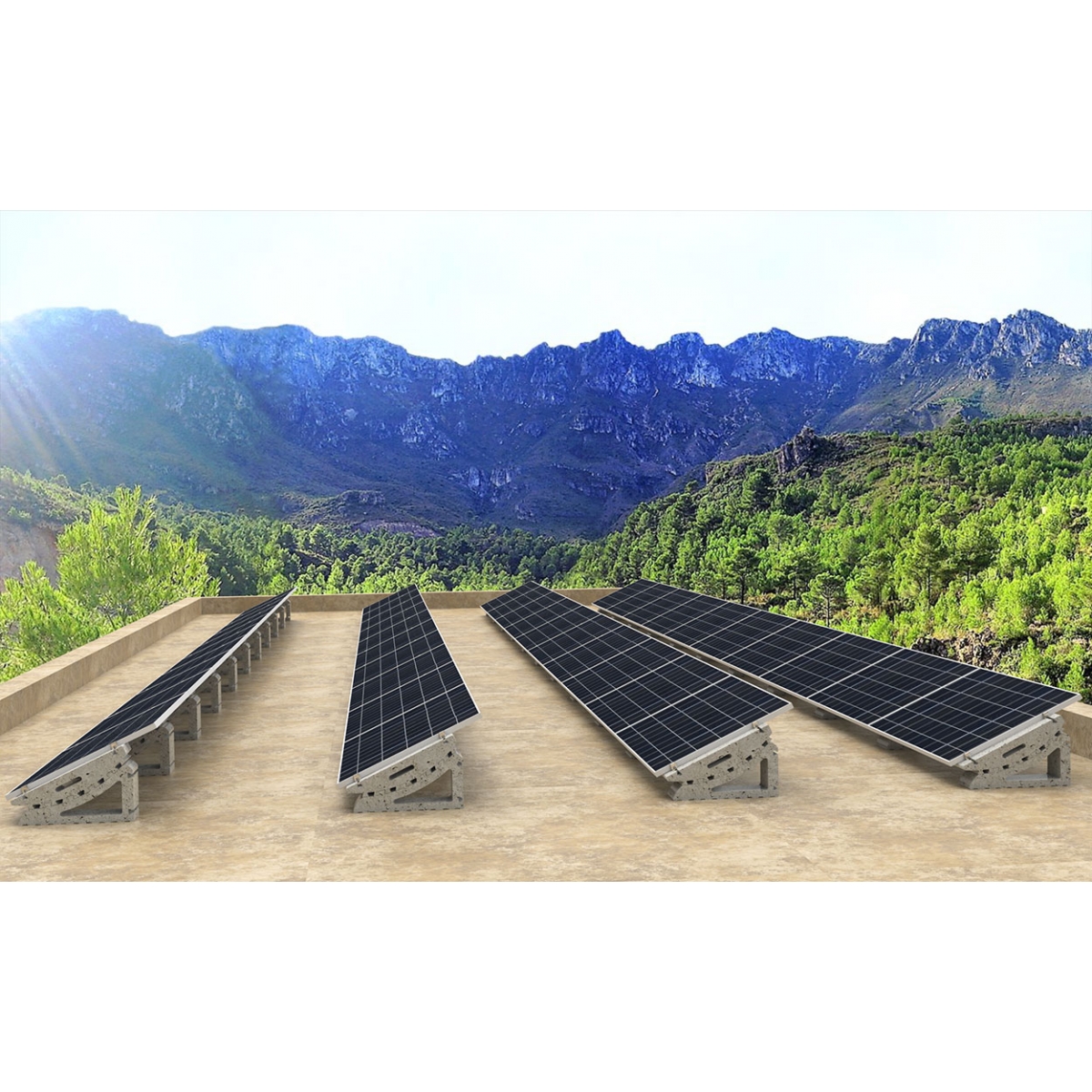

10u Paletten-Verstellbarer Support für Vernisol-Solarmodule

Betonstütze wurde für die Installation von Solarpaneelen auf Dächern und Oberflächen ohne mechanische Befestigungen und für Umgebungen entwickelt, die eine Optimierung der Installation aufgrund von Sicherheitsfaktoren und Widerstandsfähigkeit gegen Wettermittel erfordern.

Aus Zement und hochfesten Aggregaten gefertigt und mit einem innovativen Design ermöglichen diese Stützen, die optimale Höhe jedes Ortes zu bestimmen und sie je nach Jahreszeit zu verändern. Es sind keine Befestigungen oder Schrauben am Boden nötig, da das Gewicht des Sets starken Winden standhält und die Paneele jederzeit perfekt ausgerichtet hält.

Eine technologische Entwicklung, die darauf ausgelegt ist, Solarprojekte profitabel zu machen und gleichzeitig exzellente ästhetische sowie effiziente Ergebnisse im Installations- und Wartungsprozess zu erzielen. Ein Projekt der R+D+i-Abteilung der Verniprens , das von den anspruchsvollsten Akteuren im Solarsektor bewundert wird. Seine einfache Handhabung, Transport und Anpassung sowie seine Solidität und Zuverlässigkeit verleihen diesem Substrat unbestreitbare Eigenschaften in Bezug auf Rentabilität und Effizienz.

Wichtige Vorteile

• Eine einfache Installation am Boden und an der Terrasse.
• Montage auf Terrassen ohne Bohren.
• Schnelle Vermittlung durch einen einzelnen Bediener.
• Betonprodukt, Diebstahlsicherung.
• Widerstandsfähiges und langlebiges Material.
• Wirtschaftlicher als Metallstützen.
• Unterschiedliche Höhenstufen.

Installation

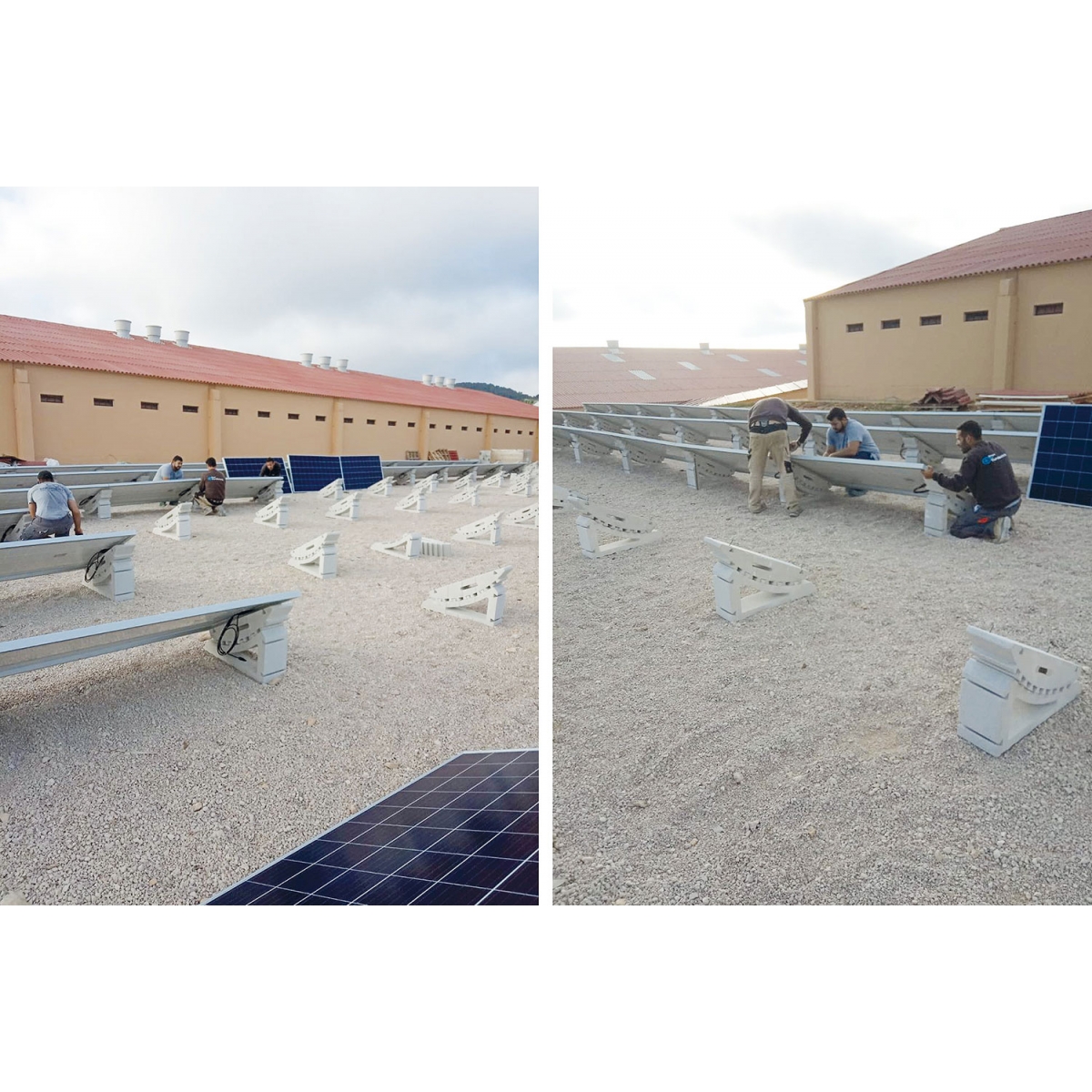

1. Die Installationsstelle muss stabil, sauber, eben und frei von losen Elementen gehalten werden, sodass die untere Stütze vollen Kontakt mit der Oberfläche, dem Boden oder dem Dach hat. Die unteren Einheiten sollten am Ende der Reihen angeordnet werden und sicherstellen, dass sie ausgerichtet und waagerecht sind.
2. Sobald die beiden Einheiten an den Enden desselben fila ausgeglichen sind, hilft eine einfache Leine (oder dünnes Seil), um eine perfekte Ausrichtung der übrigen zu installierenden Stützen zu erzielen. HINWEIS: Der Abstand zwischen den Stützen muss basierend auf dem zu installierenden Panelmodell berechnet werden
3. Sobald alle unteren Einheiten platziert und ausgerichtet sind, ist die Platzierung der oberen Einheit sehr einfach und leicht durchzuführen. Eine einfache seitliche Verschiebung der entsprechenden Führungen der gewünschten Höhe lässt die beiden Teile zusammen. HINWEIS: Stellen Sie alle Einheiten in die gleiche Höhenwinkelposition, siehe Höhendiagramm. WICHTIG: Um den oberen Teil zu verbinden, führe ihn durch den Teil mit den Graden, wie sie durch die Pfeile in diesem Bild angezeigt sind, ein.

Montagetipps

• Um mayor Verdichtung der beiden Einheiten zu erreichen, müssen kleine Punkte aus Polyurethan-Spachtel auf die Führungen gelegt werden, um mögliche Vibrationen durch starke Winde zu vermeiden. Zwei Modelle spezieller Anker garantieren die Verankerung der Paneele an der Betonstütze: Endanker (4 Einheiten pro fila) für Anfang und Ende sowie Zentralanker für die Stützen, die zwei Paneele verbinden (2 Einheiten pro Paneel). WICHTIG: Der Extrem-Anker ist für 3-cm-Paneele ausgelegt, wobei der untere Teil mit einer einfachen seitlichen Bewegung und Hilfe einer Zange entfernt wird. Bei der Installation von Paneelen mayor Rahmenhöhe kann der untere Teil erhalten bleiben.
• Für die korrekte Montage der Paneele auf den Zementstützen ist es notwendig, das vom Hersteller empfohlene "Drehmoment" einzuhalten.
• Er ist verantwortlich für die Planung des Projekts, die korrekte Installation, Berechnung und Maßung der Struktur sowie die Installation der Paneele. Wenn der Halt auf einer starken Windfläche erhöht werden möchte, wird empfohlen, Polyurethan- (oder Zement-)Spachtelmasse auf die Basis aufzutragen, damit das Set seine Windresistenz verstärkt. Berechnungen und solche technischen Entscheidungen liegen stets in der Verantwortung des Designers und Installateurs. Diese Stütze verfügt über zwei hintere Führungen, die zum Verankern von Hilfselementen wie Verbindungskanälen, Kabeldurchführungen oder zum Anbringen von Sicherheitsspannern verwendet werden können. Bei Verwendung dieser Führungen müssen Anker hinzugefügt werden
