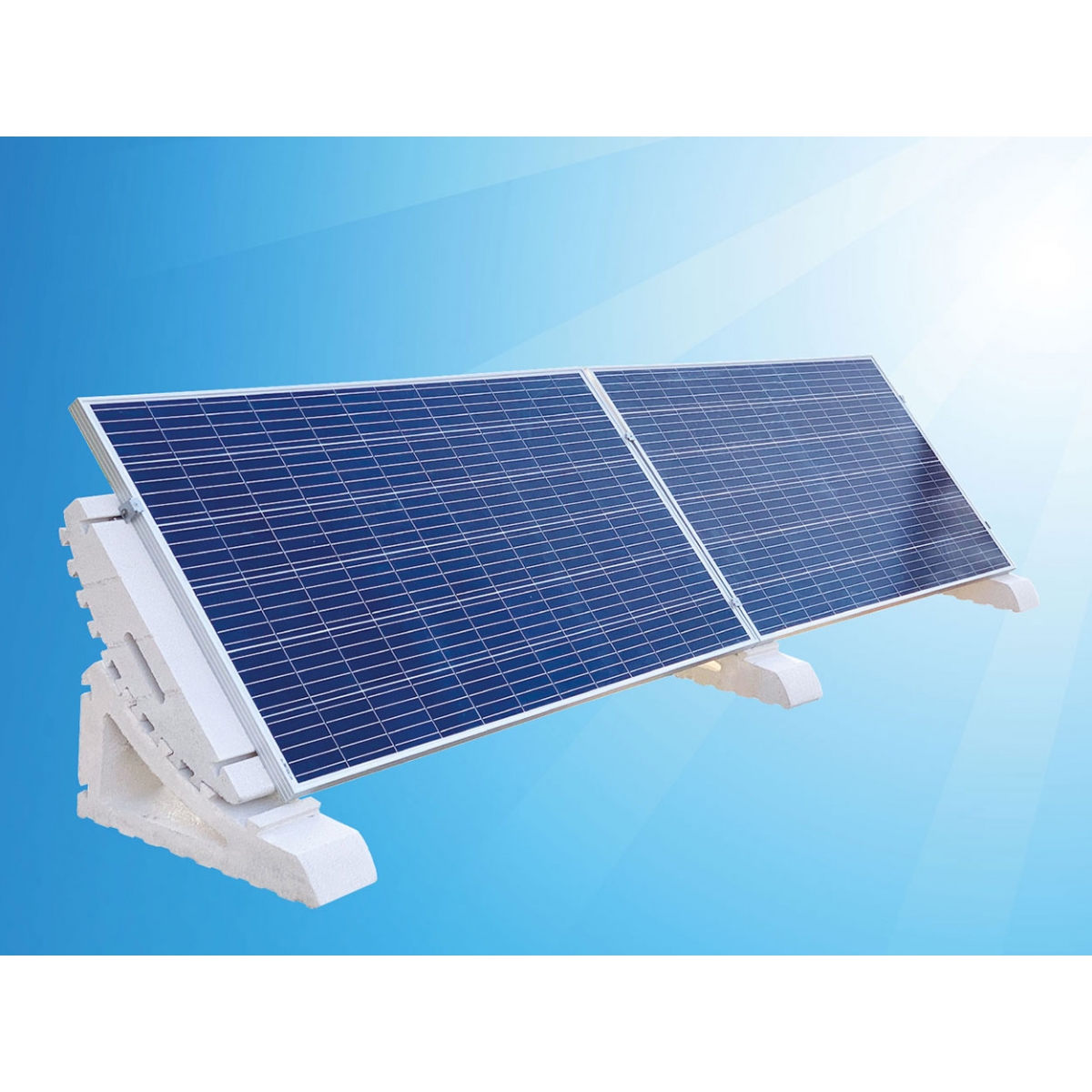

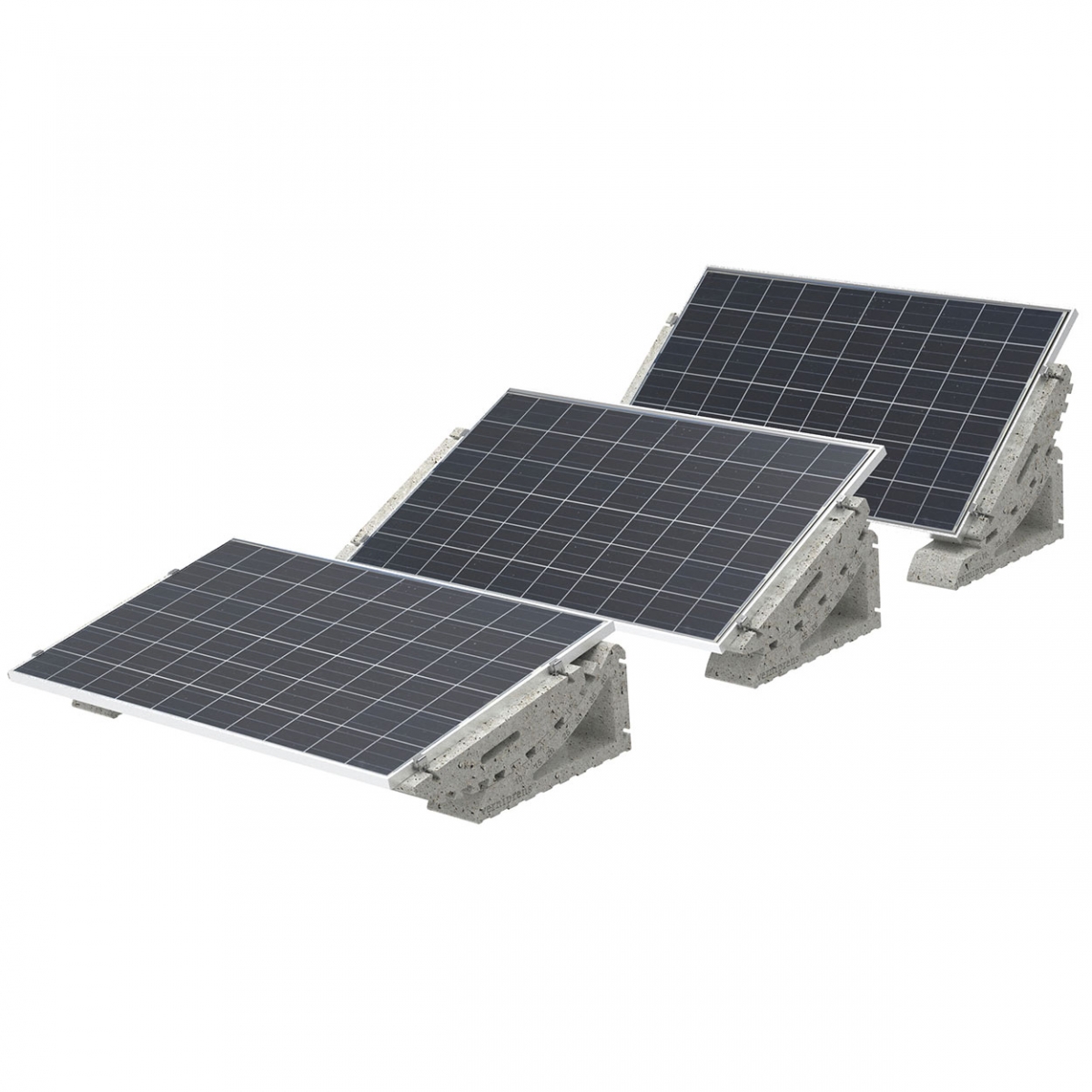

Suporte ajustável de palete 10u para painéis solares Vernisol

Suporte de betão desenvolvido para a instalação de painéis solares em coberturas e superfícies sem fixações mecânicas e ambientes que requerem otimização da instalação com base em fatores de segurança e resistência aos agentes meteorológicos.

Feitos de cimento e agregados de alta resistência, e com um design inovador, estes suportes permitem obter a elevação ideal de cada local, e até mesmo poder alterá-lo dependendo das estações do ano. Não há necessidade de fixações ou parafusos no chão, uma vez que o peso do conjunto é capaz de suportar ventos fortes mantendo os painéis perfeitamente orientados em todos os momentos.

Um desenvolvimento tecnológico concebido para rentabilizar os projetos solares, bem como alcançar excelentes resultados estéticos e eficientes no processo de instalação e manutenção. Um projeto do departamento de I+D+i da Verniprens que está a ser admirado pelos players mais exigentes do setor solar. A sua facilidade de manuseamento, transporte e ajuste, juntamente com a sua solidez e fiabilidade, conferem a este substrato características indiscutíveis em termos de rentabilidade e eficiência.

Principais benefícios

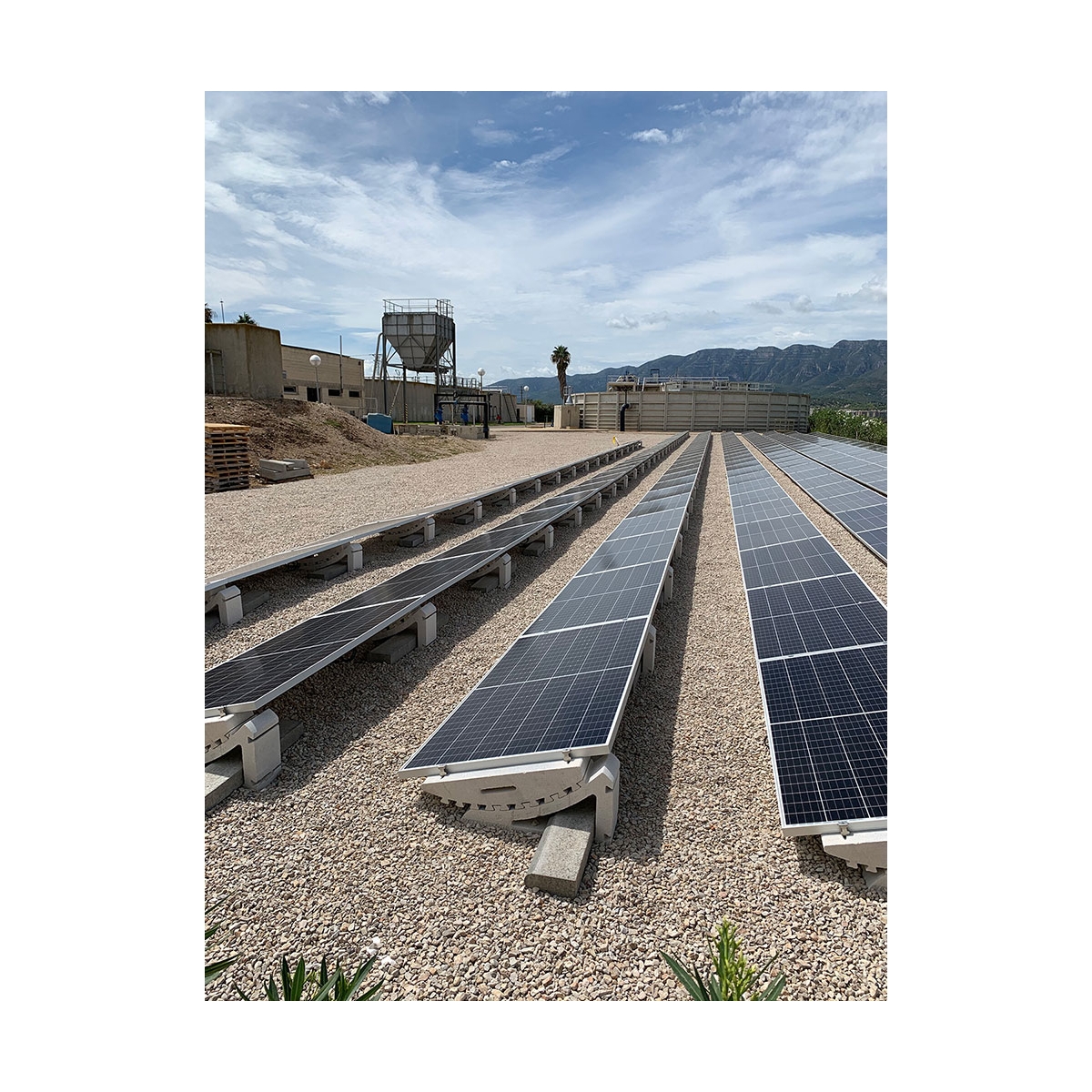

• Fácil instalação no solo e convés.

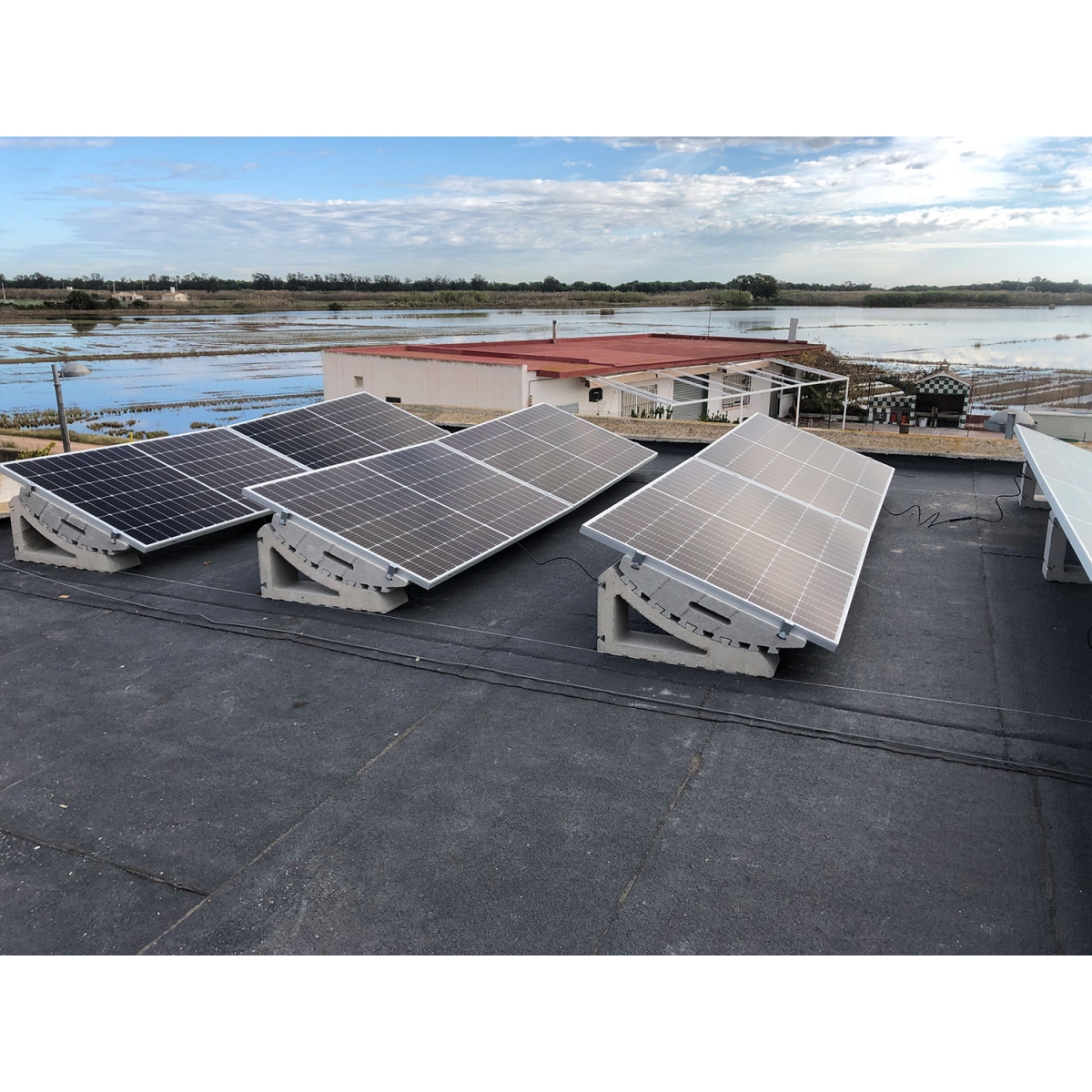

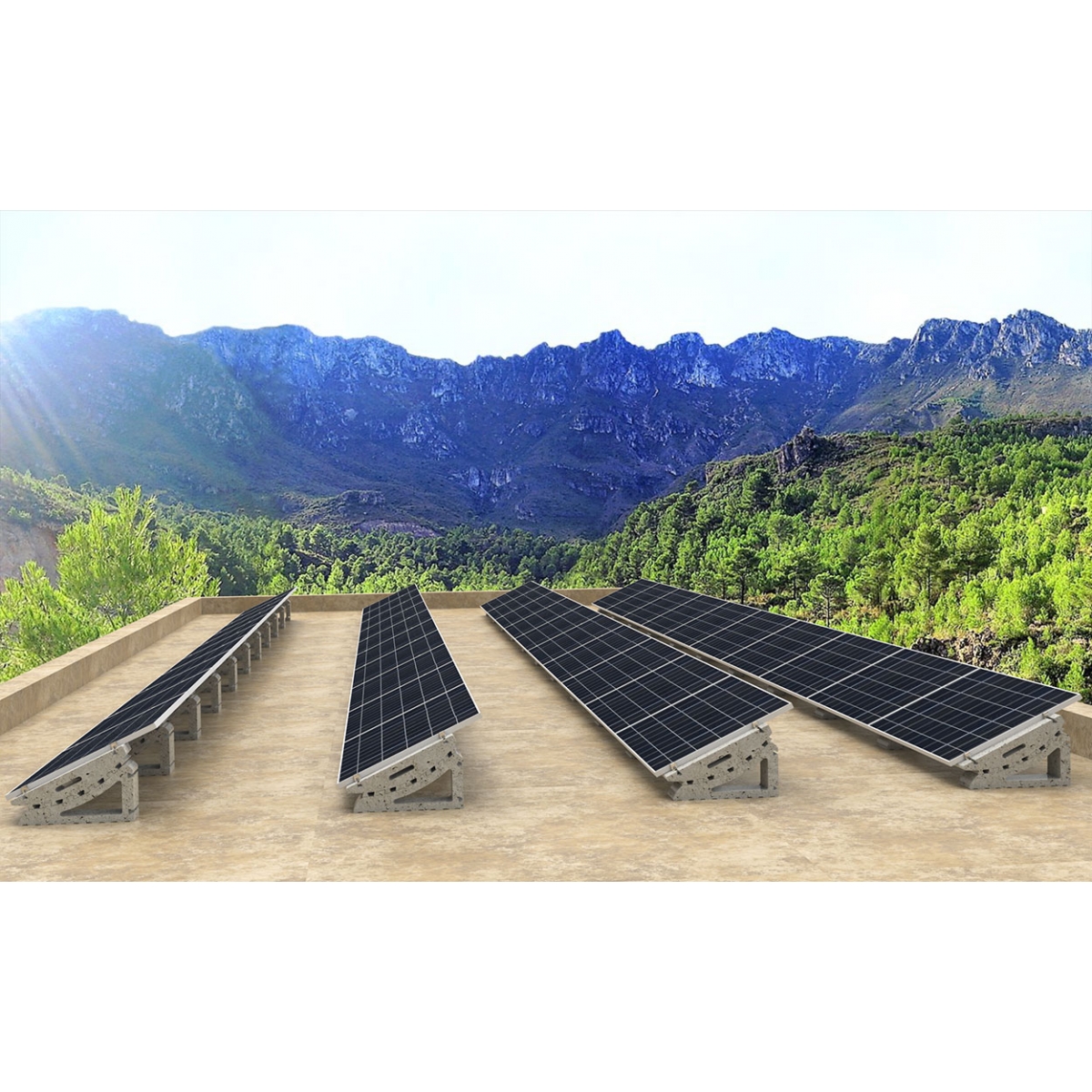

• Montagem em terraços sem furação.
• Colocação rápida por um único operador.
• Produto de betão, antirroubo.
• Material resistente e durável.
• Mais económico do que os suportes metálicos.
• Diferentes graus de elevação.

Instalação

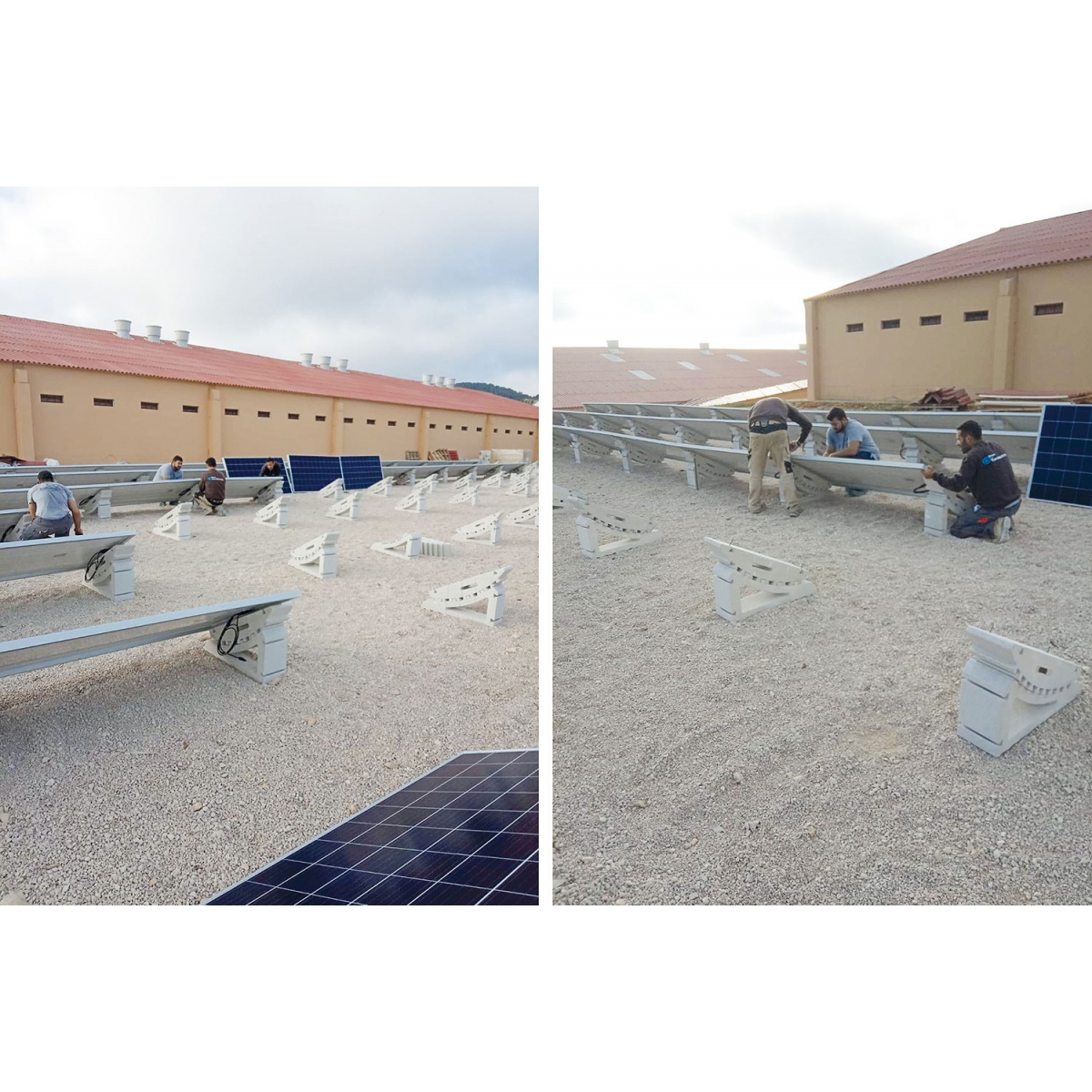

1. O local de instalação deve ser mantido estável, limpo, nivelado e isento de elementos soltos, de modo a que o suporte inferior tenha contacto total com a superfície, o solo ou o telhado. As unidades inferiores devem ser dispostas a partir das extremidades das linhas e garantir que estão alinhadas e niveladas.
2. Uma vez niveladas as duas unidades nas extremidades do mesmo fila, uma linha simples (ou corda fina) ajudará a fazer um alinhamento perfeito do resto dos suportes a serem instalados. NOTA: A distância entre os suportes deve ser calculada com base no modelo de painel a ser instalado

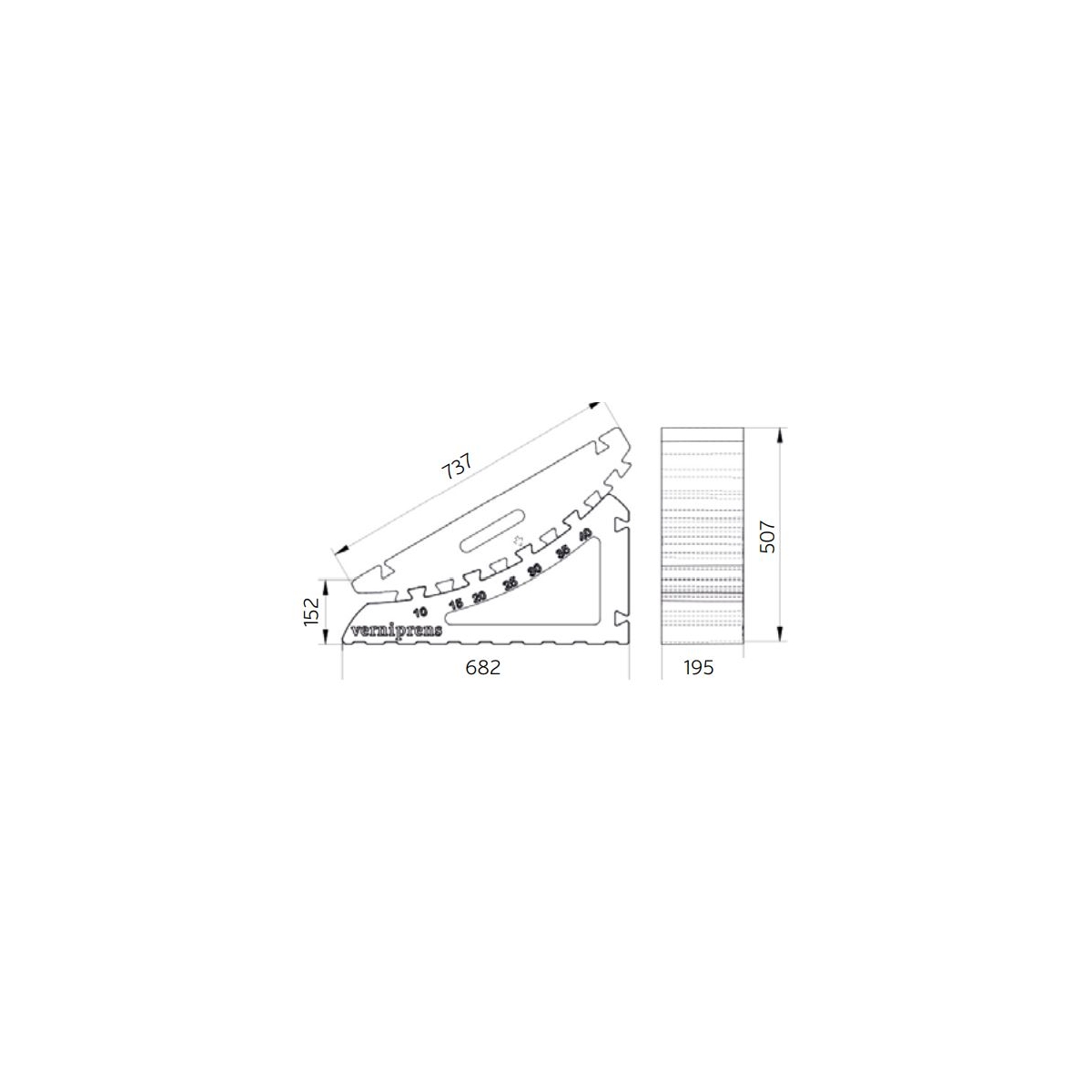

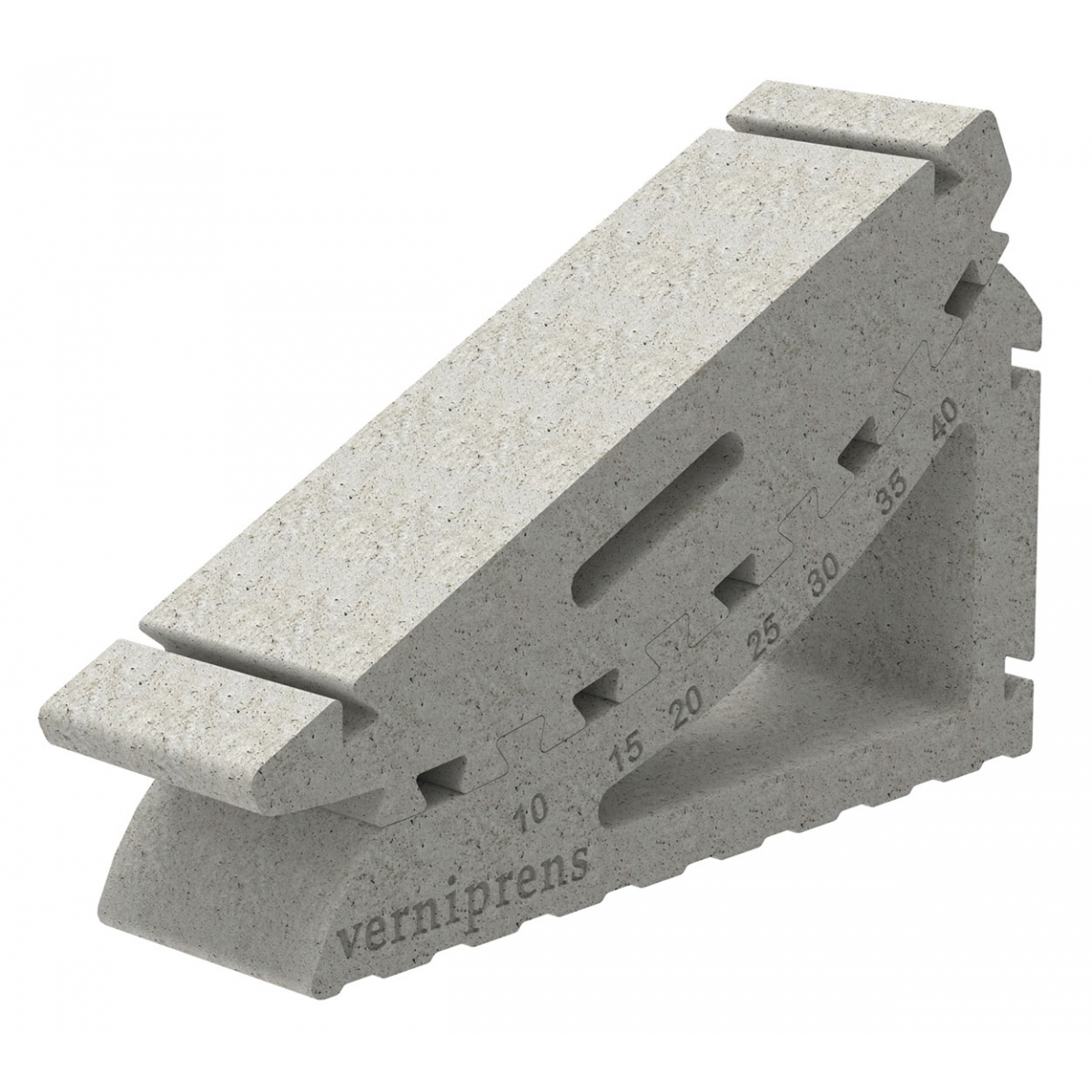

3. Uma vez que todas as unidades inferiores tenham sido colocadas e alinhadas, a colocação da unidade superior é muito simples e fácil de executar. Um simples deslocamento lateral nas guias correspondentes da elevação desejada deixará as duas peças juntas. NOTA: Coloque todas as unidades na mesma posição de ângulo de elevação, consulte Gráfico de elevação. IMPORTANTE: Para unir a parte superior, insira-a através da parte marcada com os graus, conforme indicado pelas setas nesta imagem.

Dicas de montagem

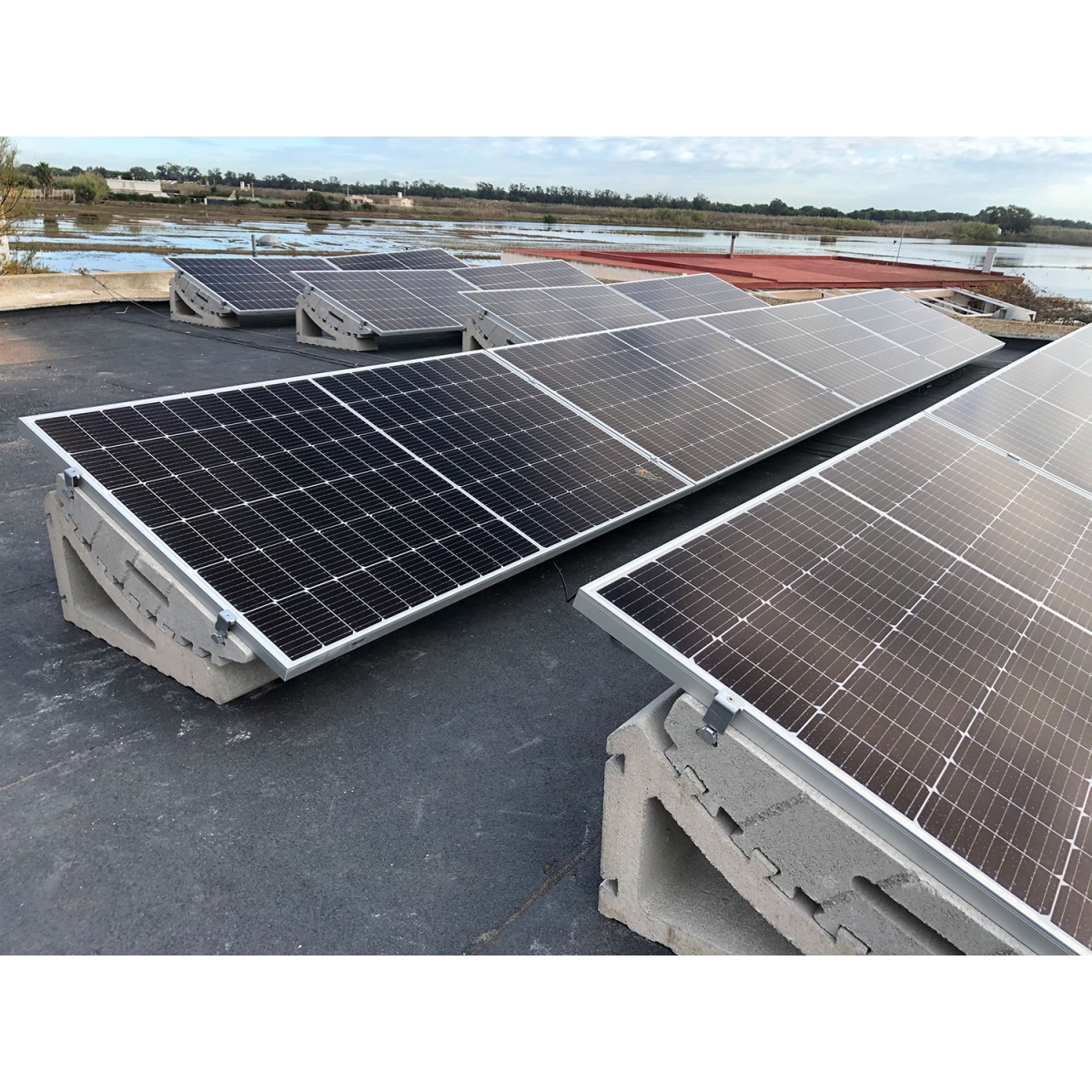

• Para obter maior compactação das duas unidades, pequenos pontos de massa de poliuretano devem ser colocados nas guias, de modo a evitar possíveis vibrações causadas por ventos fortes. Dois modelos de ancoragens especiais garantem a ancoragem dos painéis ao suporte de betão: Âncora extrema (4 unidades por fila), para o arranque e fim, e Âncora central para os suportes que unem dois painéis (2 unidades por painel). IMPORTANTE: A âncora extrema é projetada para painéis de 3cm, removendo a parte inferior com um simples movimento lateral e a ajuda de alicates. No caso da instalação de painéis com uma altura de quadro mais elevada, a parte inferior pode ser mantida.
• Para a correta instalação dos painéis nos suportes de cimento, é necessário respeitar o "Torque" recomendado pelo fabricante dos painéis.
• Será responsável pela engenharia do projeto, pela correta instalação, cálculo e dimensionamento da estrutura e instalação dos painéis. No caso de querer aumentar a aderência numa superfície de telhado exposta a ventos fortes, recomenda-se a aplicação de massas de poliuretano (ou cimento) na base, de forma a que o conjunto reforce a sua resistência ao vento. Os cálculos e este tipo de decisões técnicas serão sempre da responsabilidade do projetista e instalador. Este suporte tem duas guias traseiras que podem ser usadas para ancorar elementos auxiliares, como dutos de conexão, passagens de cabos ou aplicação de tensionadores de segurança. No caso da utilização destas guias, devem ser adicionadas âncoras
