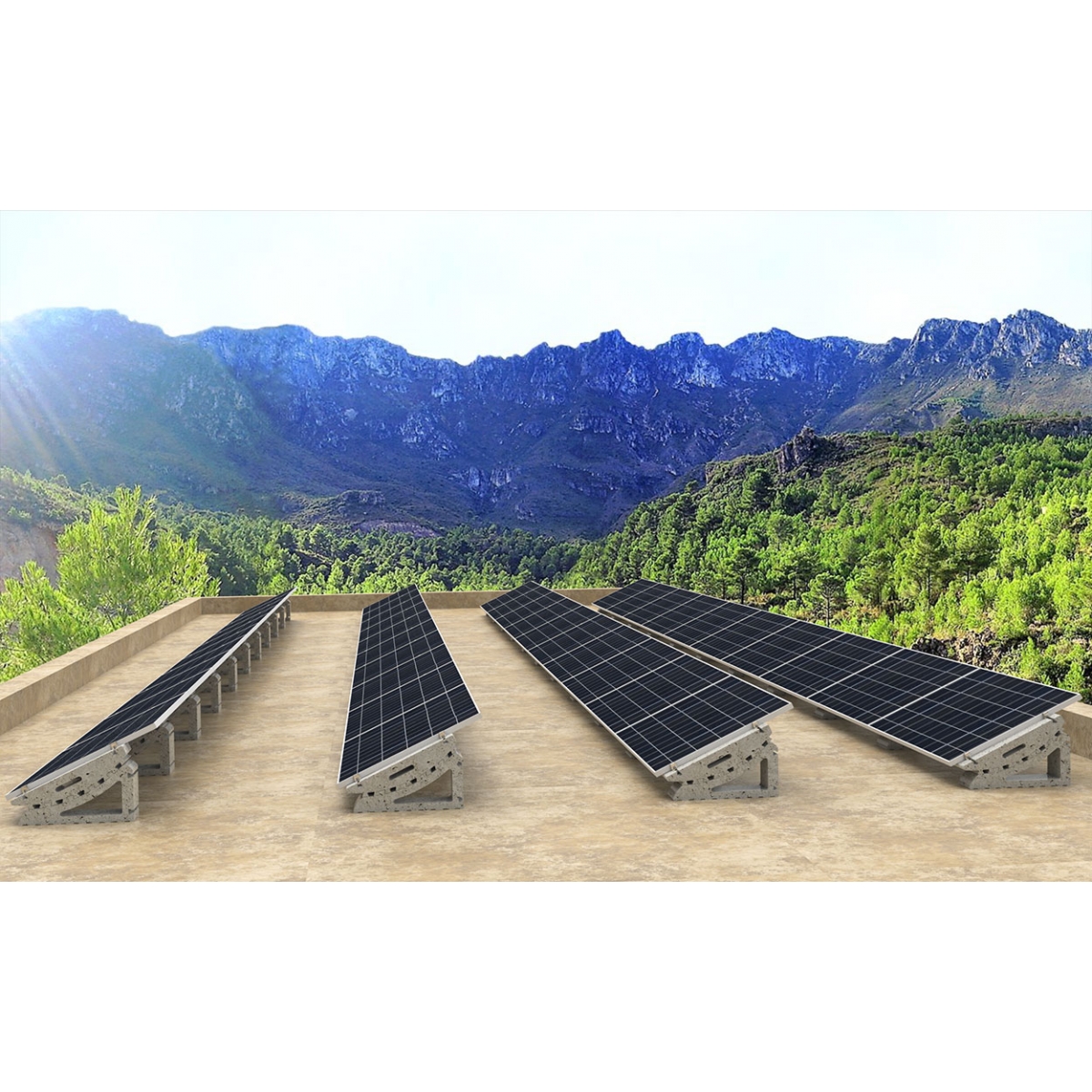

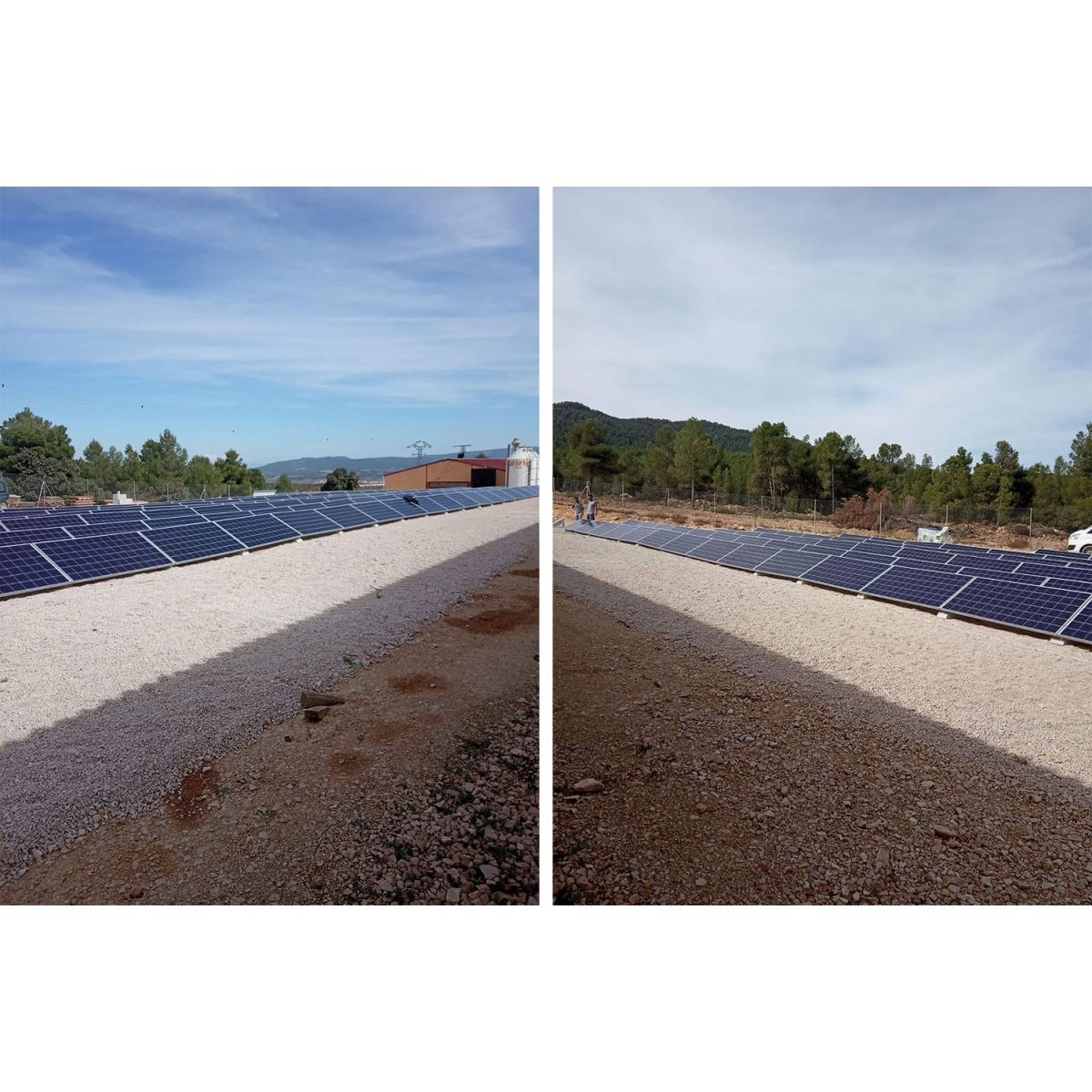

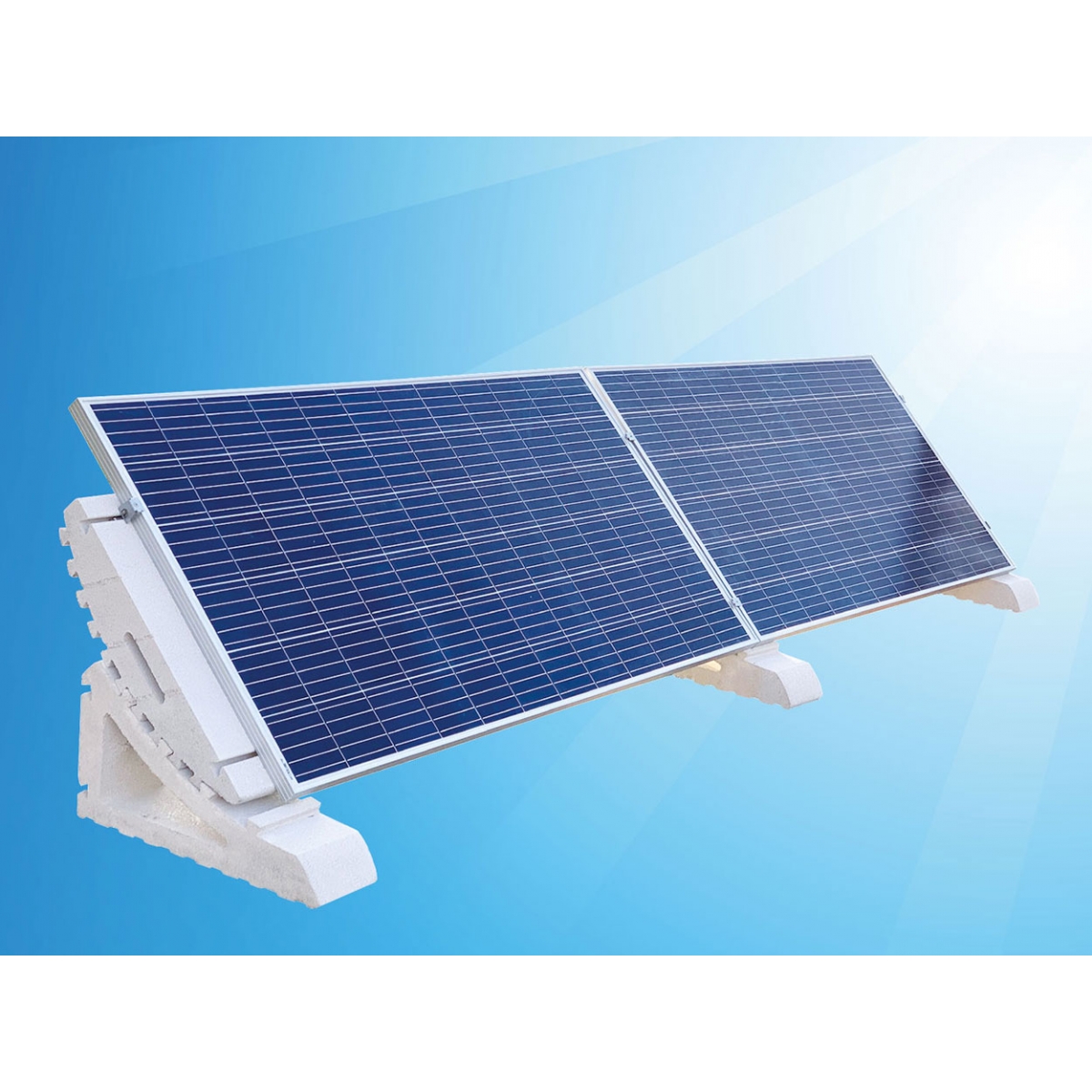

Support en béton développé pour l’installation de panneaux solaires sur les toits et les surfaces sans fixations mécaniques et les environnements qui nécessitent une optimisation de l’installation en fonction des facteurs de sécurité et de la résistance aux agents météorologiques.

Fabriqués en ciment et en granulats à haute résistance, et avec un design innovant, ces supports vous permettent d’obtenir l’élévation optimale de chaque lieu, et même de pouvoir la changer en fonction des saisons de l’année. Pas besoin de fixations ou de vis au sol, car le poids de l’ensemble est capable de résister à des vents forts, ce qui permet de maintenir les panneaux parfaitement orientés à tout moment.

Un développement technologique conçu pour rentabiliser les projets solaires, ainsi que pour obtenir d’excellents résultats esthétiques et efficaces dans le processus d’installation et de maintenance. Un projet du département R+D+i de Verniprens qui fait l’admiration des acteurs les plus exigeants du secteur solaire. Sa facilité de manipulation, de transport et de réglage, ainsi que sa solidité et sa fiabilité, confèrent à ce substrat des caractéristiques indiscutables en termes de rentabilité et d’efficacité.

Principaux avantages

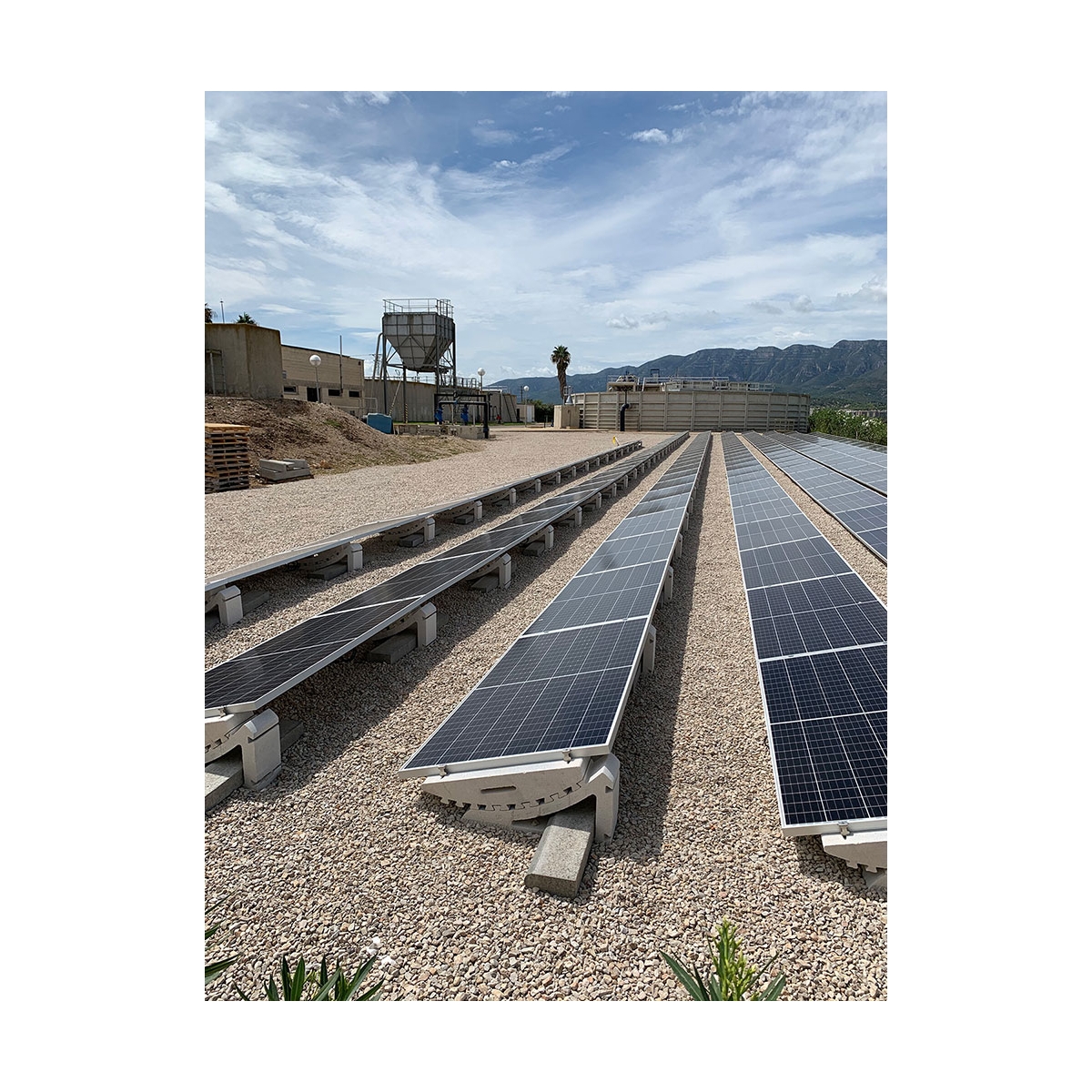

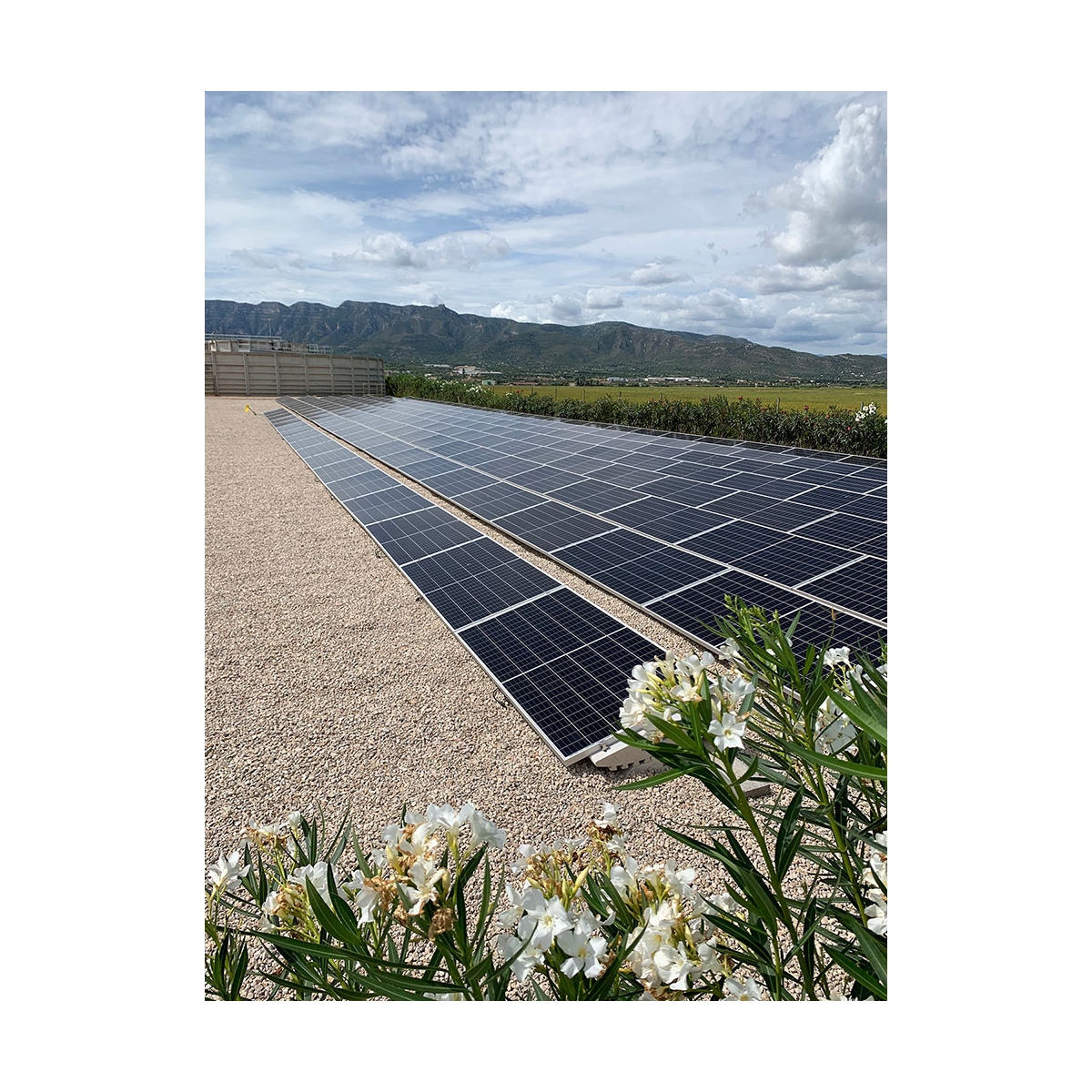

• Installation facile au sol et sur le pont.

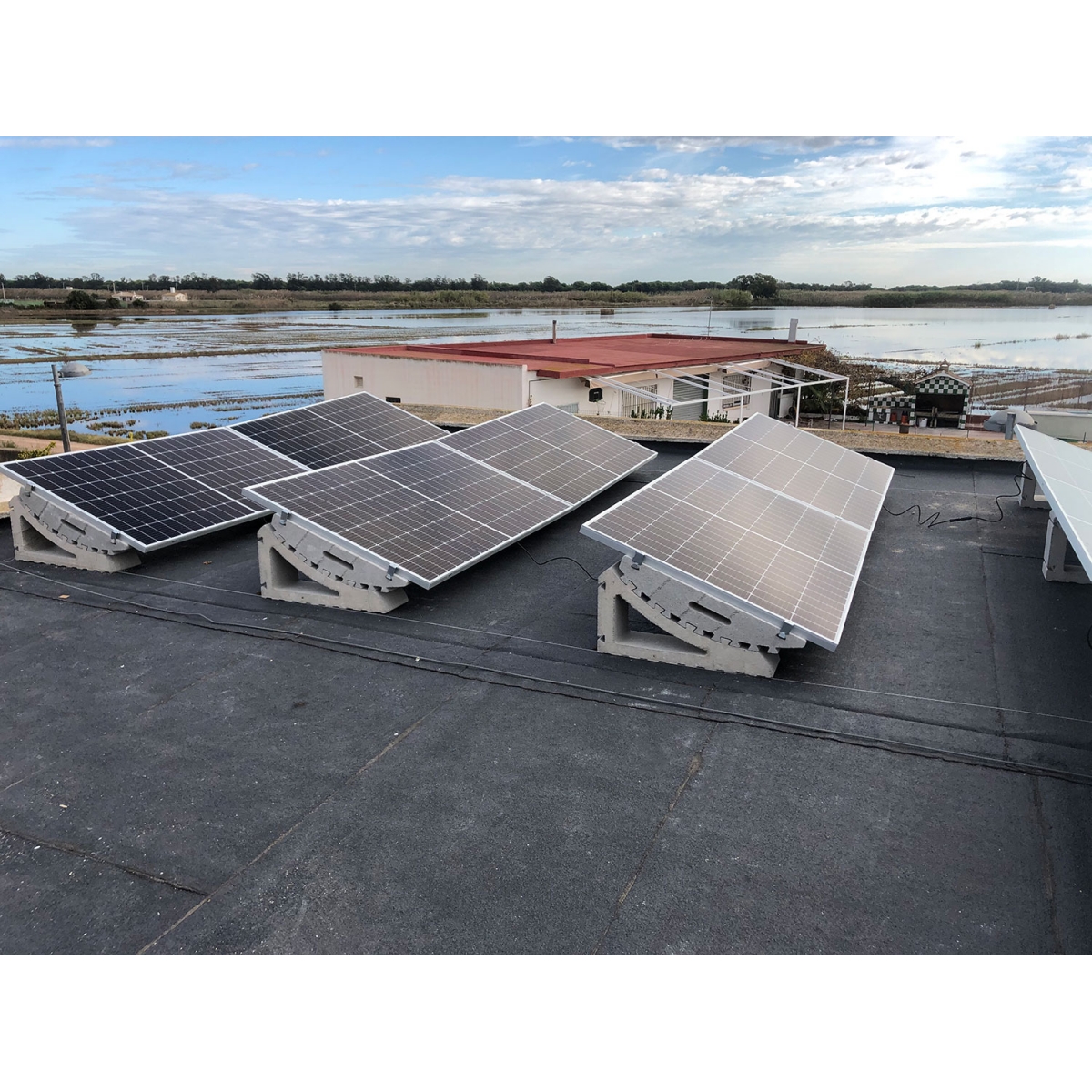

• Montage sur terrasses sans perçage.
• Placement rapide par un seul opérateur.
• Produit en béton, antivol.
• Matériau résistant et durable.
• Plus économique que les supports métalliques.
• Différents degrés d’élévation.

Installation

1. Le site d’installation doit être maintenu stable, propre, plat et exempt d’éléments lâches, de sorte que le support inférieur ait un contact total avec la surface, le sol ou le toit. Les unités inférieures doivent être disposées en commençant par les extrémités des rangées et s’assurer qu’elles sont alignées et de niveau.
2. Une fois que les deux unités aux extrémités d’un même fila ont été nivelées, une simple ligne (ou une corde fine) permettra de faire un alignement parfait du reste des supports à installer. REMARQUE : La distance entre les supports doit être calculée en fonction du modèle de panneau à installer

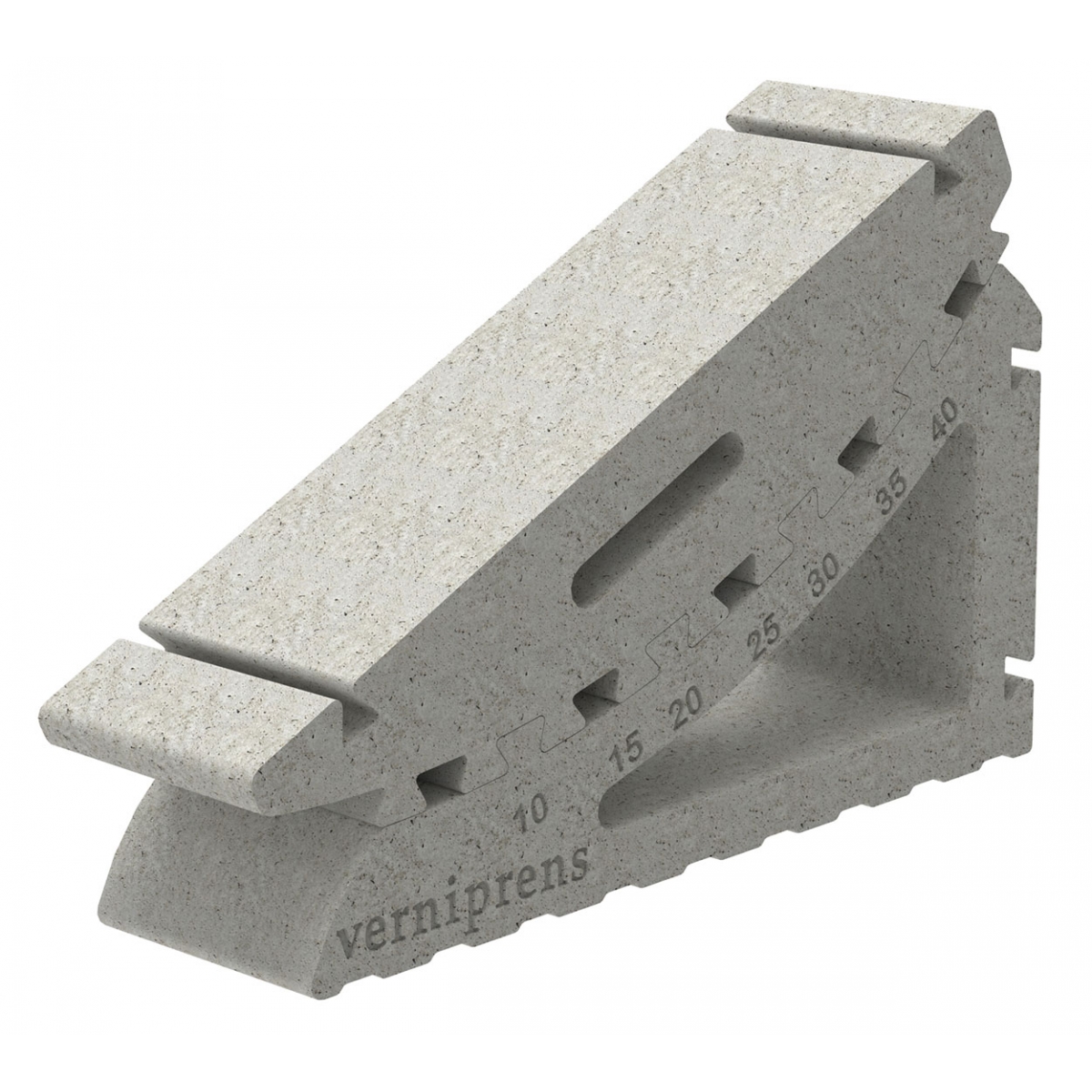

3. Une fois que toutes les unités inférieures ont été placées et alignées, le placement de l’unité supérieure est très simple et facile à réaliser. Un simple décalage latéral dans les guides correspondants de l’élévation souhaitée laissera les deux pièces ensemble. REMARQUE : Mettez toutes les unités dans la même position d’angle d’élévation, voir le tableau d’élévation. IMPORTANT : Pour joindre la partie supérieure, insérez-la à travers la partie marquée des degrés comme indiqué par les flèches dans cette image.

Conseils d’assemblage

• Afin d’obtenir un plus grand compactage des deux unités, de petits points de mastic polyuréthane doivent être placés sur les guides, afin d’éviter d’éventuelles vibrations causées par des vents forts. Deux modèles d’ancrages spéciaux garantissent l’ancrage des panneaux au support en béton : l’ancrage extrême (4 unités par fila), pour le début et la fin, et l’ancrage central pour les supports qui relient deux panneaux (2 unités par panneau). IMPORTANT : L’ancrage extrême est conçu pour des panneaux de 3 cm, en retirant la partie inférieure d’un simple mouvement latéral et à l’aide d’une pince. Dans le cas de l’installation de panneaux avec une hauteur de cadre plus élevée, la partie inférieure peut être maintenue.
• Pour la bonne installation des panneaux sur les supports en ciment, il est nécessaire de respecter le « Torque » recommandé par le fabricant des panneaux.
• Il sera responsable de l’ingénierie du projet, de la bonne installation, du calcul et du dimensionnement de la structure et de l’installation des panneaux. Dans le cas où l’on souhaite augmenter l’adhérence sur une surface de toit exposée à des vents forts, il est recommandé d’appliquer des mastics en polyuréthane (ou en ciment) sur la base, afin que l’ensemble renforce sa résistance au vent. Les calculs et ce type de décisions techniques seront toujours de la responsabilité du concepteur et de l’installateur. Ce support dispose de deux guides arrière qui peuvent être utilisés pour l’ancrage d’éléments auxiliaires tels que les conduits de connexion, les passages de câbles ou l’application de tendeurs de sécurité. Dans le cas de l’utilisation de ces guides, des ancrages doivent être ajoutés
